От правильного выбора электрода напрямую зависит комфорт сварочного процесса и качество изготовленного шва.

В аргонодуговой сварке используется электрическая дуга, горящая между концом электрода и изделием. Сварочную ванну защищает инертный газ — аргон. Электрод является неплавящимся, поэтому сварщику легче контролировать воздушный зазор, ровно вести горелку, что сказывается на качестве шва. При этом сварщик-аргонщик должен уметь правильно выбирать цвет вольфрамового электрода, от чего зависит надежность соединения и срок службы расходников. Разобраться в отличии расцветок неплавящихся электродов поможет наша статья.

Разновидности вольфрамовых электродов по составу

Вольфрам хорошо подходит для аргонодуговой сварки, поскольку температура его плавления 3410º С — больше, чем у большинства металлов. Поэтому он не плавится от электрической дуги, позволяет создать сварочную ванну для формирования шва.

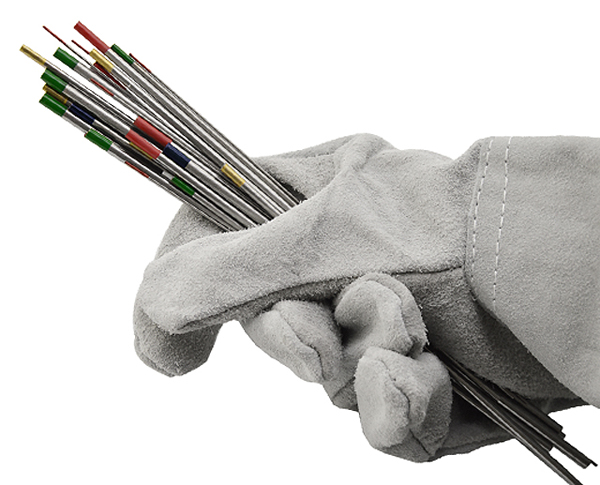

Вольфрамовый стержень похож по цвету на матовую легированную сталь. Для повышения стабильности горения дуги, улучшения устойчивости к деформациям и других свойств в чистый вольфрам добавляют редкоземельные металлы. Исходя из состава стержня определяется его принадлежность к определенной марке и сфера применения. В международной среде вольфрамовые электроды обозначают цветным кончиком, указывающим на марку. Именно по нему сварщик и должен выбирать расходники для сварки.

WZ-8, белые

Предназначены для сварки алюминия, бронзы (и ее сплавов), никеля, магния. Имеют в составе оксид циркония, рассчитаны на сварку на переменном токе. Такой стержень обеспечивает стабильность горения дуги и предотвращает загрязнение сварочной ванны. Чтобы шов получился максимально качественным, кончик затачивается сферической формы.

WP, зеленые

Выпускаются для сварки магния, алюминия и их сплавов. В составе присутствует чистый вольфрам в количестве 99.5%. Предназначены для работы на переменном токе, обеспечивают стабильное горение электрической дуги. Подходят для работы с осциллятором и без него. В качестве защитного газа может использоваться аргон или гелий. Поскольку тонкий кончик быстро перегревается и крошится, рекомендуется сферическая заточка.

WT-20, красные

Применяются для сварки: меди, бронзы, никеля, легированной стали, титана, металлов с высокой температурой плавления (тантал, молибден). Смесь вольфрама с оксидом тория. Торий является радиоактивным материалом, поэтому заточка стержня должна выполняться в защитных средствах, иначе пыль скажется на здоровье сварщика. При нерегулярной сварке допускается обычный процесс с естественной вентиляцией. Для постоянной работы красными вольфрамовыми электродами требуется принудительная вентиляция, а при сварке в емкостях — маски с турбоблоками. Необходимая особая форма заточки в виде площадки с выступами. Лучше варить постоянным током. За счет добавок тория стержни выдерживают повышенную температуру без деформации, поэтому используются для сварки толстых металлов.

WC-20, серые

Применяются для сварки: меди, бронзы, никеля, легированной стали, титана, металлов с высокой температурой плавления (тантал, молибден). Смесь вольфрама с оксидом тория. Торий является радиоактивным материалом, поэтому заточка стержня должна выполняться в защитных средствах, иначе пыль скажется на здоровье сварщика. При нерегулярной сварке допускается обычный процесс с естественной вентиляцией. Для постоянной работы красными вольфрамовыми электродами требуется принудительная вентиляция, а при сварке в емкостях — маски с турбоблоками.

WY-20, темно-синие

Задействуются при сварке молибдена, тантала, меди, бронзы, ниобия, никеля, титана. Универсальны по типу тока (AC/DC). Состав включает добавку 2% оксида церия, нерадиоактивного элемента, работа с которым более безопасна для сварщика. Церий содействует легкому начальному запуску дуги, разрешает повышать сварочный ток без вреда для оснастки. Электроды отлично держат дугу на малых токах при сварке тонколистовой стали. Самая распространенная сфера использования — орбитальная сварка труб.

WL-20, синий и WL-15, золотистый

Ими варят алюминий, бронзу, медь, легированную сталь. Можно работать на переменном и постоянном токе любой полярности, а также на переменном синусоидальном токе. Цифра в марке указывает на содержание оксида лантана — 2% и 1.5%. Вещество замедляет износ кончика иглы, облегчает первичный и повторные поджиги дуги, снижает вероятность прожогов. Благодаря оксиду лантана сварочный ток можно увеличивать на 50% по сравнению с максимумом у чисто вольфрамовых стержней. Синие и золотистые электроды лучше держат заточку, а вольфрам меньше загрязняет сварочную ванну.

Разновидности вольфрамовых электродов по диаметру

Всего существует 8 вариантов диаметров неплавящихся вольфрамовых электродов: 1.0/1.6/2.0/2.4/3.2/4.0/4.8/6.4 мм. Чем толще стержень, тем на большей силе тока получится варить. В домашней мастерской и на производствах чаще всего используют иглы диаметром 1.6-2.0 мм для тонкого металла, а 3.2 мм для соединения уголка, труб, профиля и пр. В таблице допустимых токов указаны предельные значения для каждого диаметра с учетом выбора полярности. Это поможет правильно подобрать оснастку для конкретного сварочного процесса.

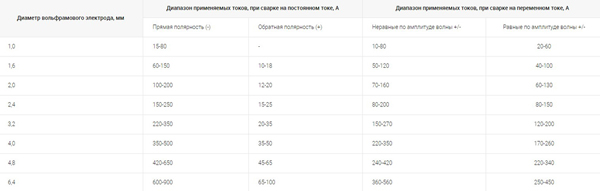

Допустимые значения тока для электродов различного диаметра

Ответы на вопросы: о правильном выборе вольфрамовых электродов

1. Как затачивают вольфрамовый электрод на предприятиях?

- Для заточки неплавящегося электрода используют специальные машинки. У них есть вращающийся алмазный диск, колесо с выбором диаметра электрода, возможность установки угла заточки, функция обрезки и притупления (торцевания). Использование станка безопасно (поскольку есть держатель электрода) и позволяет получить красивую, правильную заточку за считанные секунды. Купить такую машинку можно и для частных нужд.

2. Как заточить электрод без машинки?

- Если машинки нет, можно использовать обычный электромотор с алмазным кругом. Но электрод придется держать в руках, периодически окунать в воду, чтобы остудить (иначе держать не получится), и контролировать угол заточки на глаз. Избегайте радиальной заточки — держите стержень сбоку диска, а не с торца. Затачивание производится к острию, а не сбоку иглы. Длина заточки равняется 2-3 диаметрам электрода. Кончик должен сходить на нет (для сварки тонкого металла 1 мм) или с небольшим притуплением 0.2 диаметра для толстого металла.

3. Мне нужно проварить стык в узком месте, куда не помещается горелка, что делать?

- Обычно завести горелку в неудобное место мешает длинная капа. Используйте среднюю или короткую капу из набора (если их нет — приобретите). Но длинный электрод в них не вставить, поэтому вольфрамовый стержень придется обрезать на алмазном диске.

4. При сварке металл сильно "плюется" и быстро загрязняет иглу, как быть?

- Попробуйте добавить или убавить расход газа на редукторе. Еще причина "плевков" может быть в загрязненном месте стыка (масло, краска). Очистите соединение растворителем. Некоторые сплавы или черный металл "плюются" всегда, поэтому запаситесь заточенными электродами, чтобы быстрее закончить стык. Зачастую сварщики-аргонщики затачивают вольфрамовые электроды с двух сторон, чтобы реже бегать к станку.

5. Как заточить электрод для сварки алюминия?

- Для аргоновой сварки алюминия форма кончика должна быть толстой (по сути, не заточенной), но с закруглением. Тогда дуга будет гореть более ровно, получится контролировать сварочную ванну. Сварка ведется на переменном токе.
