Для восстановления геометрии кузова автомобиля и удаления различных вмятин применяются споттеры. Они есть в каждом СТО и автосервисе, занимающемся кузовным ремонтом.

Для профессиональной деятельности целесообразно приобрести заводской споттер, отличающийся удобством работы, выносливостью и качеством. Но для рихтовки своего авто можно обойтись самодельным споттером. За его сборку можно браться, если Вы разбираетесь в электротехнике и под рукой есть подходящие комплектующие. Рассмотрим, как сделать самодельный споттер в гараже и что для этого нужно.

Схема и принцип действия

Вспомним принцип действия споттера, чтобы хорошо понимать, какие элементы потребуются. Аппарат работает бездуговым методом. Электрод от пистолета приставляется к изделию и запускается импульс. В точке контакта возникает повышенное сопротивление, от нагрева которого электрод приваривается к поверхности кузова.

На электротехническом уровне это происходит в такой последовательности:

1. Первый трансформатор принимает напряжение от сети 220V и понижает вольтаж до безопасного значения. При этом, за счет действия электромагнитной индукции, сила тока возрастает.
2. Ток с повышенной силой передается на диодный мост, дополненный переключателем и реле.
3. Напряжение поступает на конденсатор и заряжает его.
4. Чтобы подать сварочный ток, в схеме споттера задействуют второй трансформатор с тиристором.
5. Когда реле срабатывает, включается вторая цепь, по которой накопленный заряд из конденсатора передается на тиристор.
6. Тиристор открывается и впускает напряжение на второй трансформатор.
7. Электрод приваривается к поверхности.
8. Конденсатор разряжается, тиристор закрывается и весь цикл повторяется заново.

Чтобы регулировать силу тока, в схеме нужно сопротивление. От его параметров, а также от характеристик конденсатора зависит длина и мощность выдаваемого импульса. Регулировать время подачи сварочного тока можно через микроконтроллер, если добавить его в схему. Тогда получится устанавливать более точные настройки, вместо примерного диапазона 0.1-0.5 с.

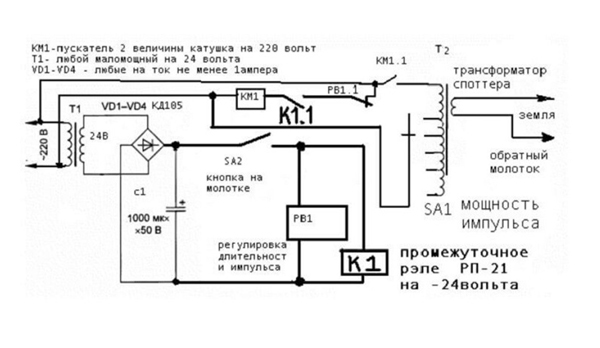

Собрать споттер своими руками можно по простой схеме. Это вариант на 220 V, который подойдет для работы в любом гараже.

Основные составляющие для споттера

Понимая схему работы электроцепи споттера, перейдем к сборке. Для этого понадобятся: корпус, служащий основой; пистолет; обратный молоток; внутренние детали.

Корпус самодельного споттера

Сперва найдите основу из диэлектрического материала. Если такого нет, крепите токонесущие части трансформатора и диодов через специальные защитные вставки, чтобы избежать передачи тока на корпус при коротком замыкании. Углы корпуса удобно выполнить из вертикального уголка с полкой 25 мм.

Верхнюю крышку можно сделать несъемной и прикрепить к ней рукоятку для переноса. Боковые крышки лучше предусмотреть съемными, чтобы было легче добираться к ключевым узлам для ремонта или обслуживания. Стенки корпуса изготовьте из листового металла сечением 0.8-1.0 мм. Его можно покрасить, чтобы самодельный аппарат выглядел более красиво.

Поскольку такой споттер не рассчитан на продолжительные, объемные работы, воздушное принудительное охлаждение не требуется. Достаточно перфорации в количестве 20-30 отверстий на каждой боковой стенке. Диаметр дырочек произвольный от 3 до 6 мм — лиш бы проходил воздух.

На лицевой стороне требуется два гнезда для установки разъемов силовых кабелей. Кроме них, необходимо разместить: тумблер переключения режимов; диод, показывающий наличие сети 220 V; кнопку включения; вольтметр; амперметр.

Рабочий пистолет споттера

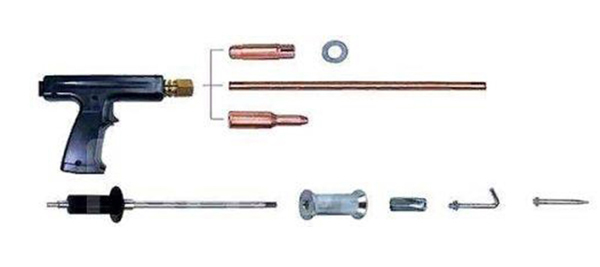

Чтобы приваривать к кузову шайбы, шпильки, гребенку и прочие приспособления, необходим пистолет споттера. Проще всего купить готовую версию. Проследите, чтобы разъем подходил по диаметру к вашему самодельному аппарату.

Чтобы добиться максимальной экономии, можно изготовить пистолет самостоятельно. Используйте корпус клеевого пистолета для плавки клеевых стержней. Разберите его и удалите нагревательный элемент. На стволе предусмотрите цанговый зажим. В него получится вставлять медный электрод-переходник для приварки шайб или даже штангу от обратного молотка. Упрощенная схема и функционал такого пистолета можно посмотреть на фото. Некоторые делают пистолет из корпуса сломанной дрели, шуруповерта.

Пуллер

Чтобы плавно вытягивать вмятины, используют пуллер с тянущим действием, рабочая часть которого приварена к поверхности кузова. Для самодельного изготовления пуллера понадобится любой механизм с курком. Это может быть приспособление для фиксации алюминиевых заклепок или монтажный пистолет для выдавливания силикона, акрилового клея. В случае монтажного пистолета обрезают торцевые части на штоке и делают круговой упор.

Обратный молоток для самодельного споттера

Изготовить обратный молоток для споттера можно из любого штифта диаметром 10-16 мм. Один торец фиксируется к изолирующей рукоятке и к нему подводится силовой кабель с кнопкой. На втором конце нарезается резьба для накручивания цанги и установки медного электрода. На ось надевается грузик. Достаточно 300-400 г, чтобы воздействовать на тонкий кузовной металл.

Грузик можно найти готовый, просверлив в нем отверстие. Или сварить вместе несколько толстых прутьев с отверстием внутри, а потом зачистить наружную поверхность. На концах штифта важно установить толстые ограничители, чтобы груз не бил о рукоятку или цангу.

Нюансы конструкции

Основой выработки сварочного тока в споттере является трансформатор. Подойдет от неработающей микроволновой печи, но потребуется переделать его вторичную обмотку. Старая обмотка разматывается и удаляется. Вместо нее намотайте три витка медной жилы сечением минимум 50 мм². Это даст на выходе нужный ток для сварки.

Если под рукой нет испорченной микроволновки, трансформатор можно намотать самому. Используйте Ш-образный сердечник, на который накрутите 200 витков медной жилы сечением 2.5 мм². Вторичная обмотка трансформатора потребует семи витков провода сечением 50 мм². Каждый слой проволоки изолируйте плотной бумагой, покрывая токонесущие части шеллаком. На концах трансформатора не забудьте припаять клеммы, чтобы подключить последующую цепь. Допустимо использовать для "вторички" более толстый провод с меньшим количеством витков.

Для второго трансформатора жестких требований нет — главное, чтобы он выдавал минимум 12V. Тиристор покупают готовый на радиорынке или заказывают в интернете. Подойдет модель ТПЛ-50 или аналог. Важно, чтобы из сети 220V он мог "вытягивать" не менее 40 А. Тогда на "вторичке" получится сила тока около 1000 А, чего хватит для импульса. Диоды нужны с аналогичными характеристиками.

Настройка сопротивления выполняется переменным резистором. Ищите модель с величиной от 100 Ом. Для хорошего импульса понадобится конденсатор с емкостью 1000 мкФ. Напряжение устройства должно соответствовать 24-25V.

Делаем споттер из сварочного аппарата

По аналогии можно сделать споттер из сварочного трансформатора. Бытовые версии выдают силу тока до 180-200 А. Чтобы ее повысить до 1000 А, нужно переделать вторичную обмотку. Предыдущую удаляют, используя зубило или стамеску. Действуйте аккуратно, чтобы не повредить изоляцию первичной обмотки.

При помощи кабеля сечением 50 мм² создают новую вторичную обмотку в количестве семи витков. Если под рукой только провод толщиной 30 мм² (но это совсем для не продолжительных задач), понадобится 10 витков. Это будет трансформатор Т2 на схеме. Остается добавить недостающие детали (конденсатор, диодный мост, резистор) и споттер готов. В случае инвертора изготовление споттера еще проще, поскольку многие элементы в нем уже имеются.

Функциональность споттеров серийных моделей

Но, если предстоит большой объем по рихтовке и вытягиванию вмятин на собственном авто, а за услуги мастера платить не хочется (или в городе нет хорошего специалиста), лучше купить заводской споттер. Он обладает большими возможностями и функционалом, чтобы качественно справиться с работой. Для сотрудников СТО или мастеров, оказывающих коммерческие услуги по ремонту кузовов у себя в гараже, выбор тоже очевиден — только серийная модель споттера для профессионального использования. Никакие "самоделки" не выдержат серьезной нагрузки.

Характеристики споттеров, выпускаемых серийно

В отличие от самодельных споттеров, серийные версии обладают повышенной мощностью, благодаря которой можно быстрее выполнять процесс рихтовки кузова или сваривать более толстые заготовки. Если бытовые самодельные модели часто не превышают показатель 1000 А, то серийные споттеры бывают 1500 А и выше. Например, аппарат TELWIN DIGITAL CAR SPOTTER 5500/220 + ACC вырабатывает сварочный ток 4200 А и легко соединяет две заготовки толщиной 1.5+1.5 мм.

В комплекте с заводскими споттерами поставляются: пистолет; пуллер; обратный молоток; сварочные кабеля; набор шайб, гребенок, шпилек.

У некоторых версий есть сварочные клещи для контактной сварки, чтобы соединять пороги, сегменты днища автомобиля.

Управлять споттерами, выпускаемыми серийно легко, поскольку предусмотрены кнопки и световая подсветка включенных режимов. На модели FUBAG TS 3800 кнопки прорезинены и защищают сварщика от поражения электрическим током даже при пробое обмотки. TELWIN DIGITAL PULLER 5500 и другие модели этого производителя наделены крупным ЖК дисплеем и синергетическим управлением. Сварщику достаточно указать толщину металла и оборудование само выставит оптимальный режим. Все значения хорошо видны на экране и их можно корректировать вручную по желанию сварщика.

Некоторые заводские версии очень компактны, несмотря на вырабатываемую мощность, что позволяет легко перемещаться с ними по большой мастерской. Например FUBAG TS 2600, весит всего 14 кг. Есть серийные споттеры для работы с алюминиевыми частями кузова авто. Обычным оборудованием приварить торец обратного молотка к такому сплаву не получится, а FUBAG TS 7500 ALU справится с такой задачей.

Методы работы со споттером

Споттером можно вытягивать вмятины на дверях, крыше, капоте, арках авто. Работа ведется одним из следующих способов.

Пуллером

Подходит для небольших вмятин-ямочек диаметром 20-30 мм с ровными краями. Опорное кольцо пуллера устанавливается вокруг вдавленного места, центральный стержень подводится к вогнутой поверхности и прихватывается. Затем нажатием на рычаг железо вытягивается. В случае пуллера достаточно одной-двух прихваток, чтобы устранить деформацию.

Обратным молотком

Метод подходит для вмятин с ровными краями диаметром 50-60 мм. Кончик молотка прихватывают к поврежденной поверхности и ударом груза вытягивают металл. Процесс повторяют многократно, переставляя кончик молотка, пока деформированное пятно не будет выровнено.

Пистолетом и обратным молотком через гребенку

Технология предназначена для исправления крупных повреждений кузова, длинных продольных вмятин. При помощи пистолета к поверхности вдоль линии вогнутости приваривают шайбы, гребенку. Их подцепляют переходником с 5-6 крюками. Воздействуют обратным молотком, сразу вытягивая обширную площадь. После этого участок дорабатывают точечными обратными ударами молотка или пуллером.

Угольным электродом

Если при повреждении кузова образовались дополнительные ребра жесткости, вытянуть металл обратно до ровного состояния будет сложно. Сперва требуется устранить напряжение металла. Для этого в пистолет вставляют угольный электрод и разогревают место изгиба. После этого продолжают рихтовку вышеописанными способами.

Ответы на вопросы: как сделать споттер своими руками

1. Какое лучше сечение магнитопровода трансформатора для споттера?

- Лучше всего железо сечением 40 мм кв. Используйте пластины электротехнической стали.

2. Плохо прилипает кончик электрода самодельного споттера, что делать?

- Проверьте затянутость всех контактов, возможно, идут потери на сопротивление и нагрев. Измените вторичную обмотку трансформатора на более толстую, например 100-150 мм².

3. Из какого материала лучше выполнить стержень обратного молотка?

- Лучше из меди. Она быстрее проводит ток, меньше будет потерь. Но, если медного стержня нет, можно и из малоуглеродистой стали.

4. Можно ли намотать обмотку трансформатора для споттера на П-образный сердечник, если нет Ш-образного?

- Да. Главное, выбирать сечение железа не менее 40 мм². Конфигурация сердечника значения не имеет.

5. Какое сечение кабелей требуется для молотка и массы при самодельном споттере?

- Для обратного молотка-пистолета хватит сечения 100 мм². На массу можно использовать более тонкий кабель сечением 70 мм².

6. Как реализовать схему включения-выключения?

- Удобнее всего выполнить на симметричных тиристорах. Подойдет марка ТС.
