Споттер — это разновидность сварочного аппарата, в котором применяется принцип замыкания электрического контакта с использованием шпилек. Оборудование востребовано для СТО, кузовного ремонта, сборки крупных конструкций из тонколистового металла путем контактной сварки. Рассмотрим устройство аппарата, принцип работы, виды и отличия разных типов. В статье Вы найдете советы, как выбрать споттер, чтобы он соответствовал поставленным задачам.

Назначение споттера

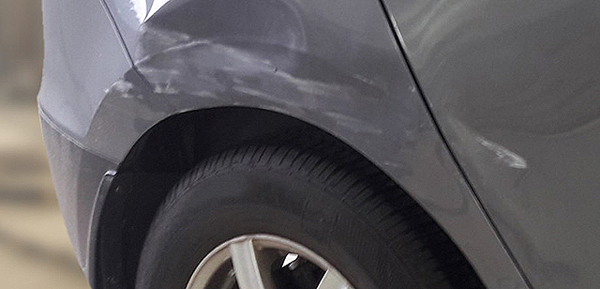

Основное назначение споттера — выравнивать деформированные тонколистовые части кузова, поврежденные при ДТП или других чрезвычайных происшествиях. К таким кузовным элементам относятся: двери; крылья; колесные арки; капот; багажник; крыша; пороги.

Кроме восстановления геометрии, некоторые модели способны соединять две стороны металла контактной сваркой, что облегчает и ускоряет сборку конструкций (например "улитки" приточно-вытяжных вентиляторов), замену вырезанных частей днища авто и т. д.

Благодаря споттеру не требуется разборка обшивки салона, дверей, поскольку большинство работ ведется с наружной стороны машины. Это делает рихтовку проще, быстрее. Есть такие участки кузова, к которым просто нельзя подобраться с другой стороны для выдавливания. Здесь споттер незаменим.

Устройство и принцип работы

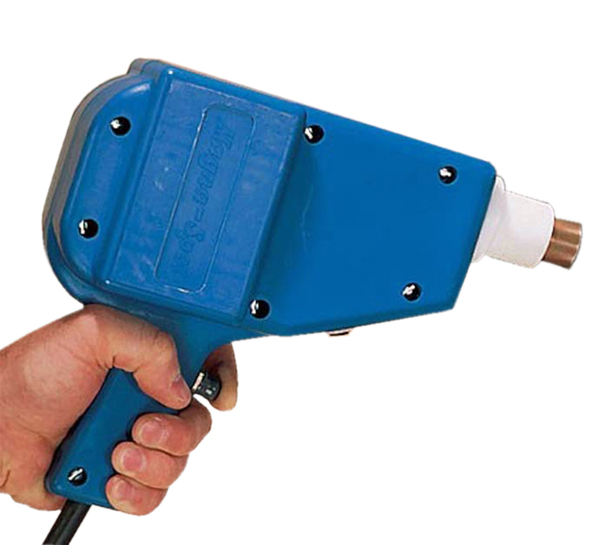

Споттер состоит из источника тока и, рабочих кабелей и пистолета (молоток). Чаще всего это трансформатор с двумя обмотками, который понижает напряжение и повышает силу тока. Другие модели содержат внутри корпуса инвертор, вырабатывающий постоянный ток, частота которого была увеличена в сотни раз в процессе преобразования.

Кроме источника тока есть панель управления для регулировки двух параметров: ампер и длины импульса. На аппарате есть два гнезда для присоединения кабеля с пистолетом и массы. Минусовая клемма крепится на кузове авто, а пистолетом орудует управляет сварщик.

Принцип работы споттера заключается в подаче тока при нажатии на курок. При этом пистолет приставляется к поврежденной поверхности. В момент кратковременной подачи тока высокой силы, происходит точечный нагрев поверхности. Этого достаточно, чтобы кончик пистолета приварился к ней. Но тепла настолько мало, что тонкий металл не перегревается, сохраняя свои прочностные характеристики.

Когда кончик пистолета приварен, мастер задействует обратный молоток. Это штифт с перемещающимся по оси грузом. Удар от кузова на себя приводит к вытягиванию вмятой части. Удары можно повторять до тех пор, пока поверхность не вытянется до нужного уровня. Затем кончик пистолета отсоединяют на излом и приваривают дальше по неровности. Операцию повторяют по всей площади повреждения. После споттера на кузове остаются следы контактной сварки, которые потом зачищают шлифовальным кругом болгарки.

Для ускорения процесса применяют специальные приспособления (пуллеры) для вытягивания приваренных шпилек от поверхности металла.

Виды споттеров и их цена

Инверторные

Работают на постоянном токе. Варят мягко, быстро. По габаритам могут быть компактнее аналогов. За счет нескольких преобразований тока исключены скачки. Содействуют экономии электроэнергии. Но цена инверторных споттеров дороже обычных — начинаются от 25 000 руб. Подходят для работы с разного рода металлами кузова, включая иномарки.

Трансформаторные

Выдают переменное напряжение. Могут быть однофазными на 220 V или трехфазными на 380 V, что определяет мощность аппарата и сферу использования. Трансформаторные споттеры потребляют больше электроэнергии, зато стоят дешевле — от 15 000 руб. Существенный минус — они не способны работать с оцинкованными частями кузова иномарок.

Многофункциональные

Кроме прихватки обратного молотка и расходников, многофункциональные споттеры способны вести точечную контактную сварку двух пластин вместе. Для этого они оснащаются клещами, на концах которых присутствуют медные электроды. Сдавленные между ними детали нагреваются и свариваются друг с другом. Сведение клещей бывает от пневматического привода (сварщик только нажимает на кнопку) или ручным способом. Многофункциональные споттеры стоят дороже всех остальных, зато позволяют легко приварить сегменты днища автомобиля, пороги.

Мини (портативные)

Хотя существуют небольшие споттеры весом около 10 кг, портативные отличаются еще и конструкцией. В них источник тока совмещен с пистолетом. В итоге пистолет нужно только включить в розетку 220 V. Весят портативные споттеры 2.5-4 кг, поэтому удобны для частой транспортировки, ремонта в полевых условиях от бензинового генератора. Стоят они 20-40 тыс. руб, но справятся только с небольшими вмятинами, поскольку относятся к маломощным устройствам.

Какой споттер выбрать?

При выборе споттера обращайте внимание на производителя модели, функциональность сварочного аппарата, комплектацию и характеристики. Учитывайте ремонтопригодность и отзывы владельцев оборудования.

Производители

Малоизвестные фирмы, выпускающие споттеры, имеют мало сервисных центров, а качество аппаратов может быть нестабильным. При поломке к ним сложно найти запчасти для ремонта. Среди известных производителей споттеров лидируют такие компании как: Fubag, Blueweld, Telwin.

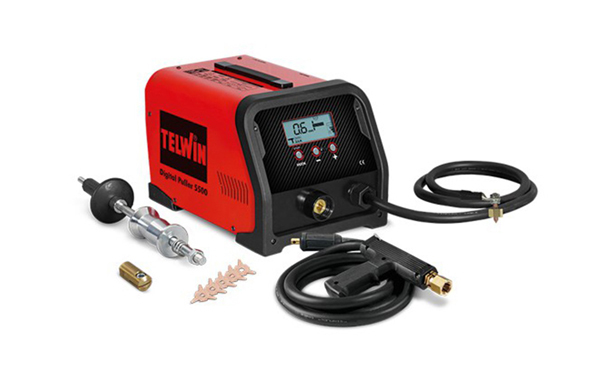

Рекомендуем обратить внимание на итальянский бренд Telwin, который завоевал репутацию надежного. Компания специализируется на полупрофессиональном и профессиональном сварочном оборудовании. Все аппараты сопровождаются официальной гарантией. Ознакомиться с ассортиментом споттеров Telwin.

Функциональность споттеров

Возможности споттеров зависят от характеристик и комплектации. Лучше выбирайте модель с электронным управлением. Здесь время подачи рабочего тока регулируется программно и напряжение отключается автоматически. Работать очень легко.

В механическом управлении продолжительность приварки определяет сам сварщик, удерживая курок нажатым. Из-за нехватки опыта контакт можно недодерживать (будет быстро отпадать) или передерживать (сложно отделить впоследствии, задержка по времени, более глубокие следы для шлифовки, возможны прожоги).

Споттеры комплектуются следующими аксессуарами для кузовного ремонта: пистолет с кабелем; вставка обратный молоток; пуллер; вставка крюк с обратным молотком; присоска с обратным молотком; захват на 5-6 крюков; приварочные шайбы, гребенки, кольца.

Это не обязательный набор, поэтому при выборе споттера обращайте внимание на полноту комплектации. Чем больше элементов, тем шире возможности оборудования по рихтовке.

Пуллер представляет собой приварной штифт с рычажным приводом. Он позволяет прихватиться в одной точке, опереться об окружающую поверхность и аккуратно вытянуть вмятину. Подходит для небольших повреждений.

Шайбы, гребенки и прочие приварочные элементы необходимы для вытягивания больших вмятин без острых краев. Они оптимизируют работу. По самому глубокому месту повреждения приваривается ряд шайб с расстоянием 10-15 мм или сплошная гребенка. При помощи захвата с крюками и обратного молотка мастер вытягивает сразу значительную площадь, а не воздействует точечно.

Наличие сварочных клещей упростит замену днища авто, ремонт порогов.

Характеристики споттеров

При выборе споттера обращайте внимание на ряд ключевых характеристик:

1. Сила тока. Бывает 1500-5000 А. Сказывается на прогреваемой толщине. С мощностью 1500 А получится только рихтовать небольшие вмятины. Чтобы сваривать металл 1.5+1.5 мм, выбирайте споттер на 5000 А.
2. Напряжение сети. Бывает 220 или 380 V. Определяет, получится ли использовать споттер от обычной розетки в гараже или понадобится трехфазный ввод.
3. Потребляемая мощность. Варьируется в пределах 5-11 кВт. Влияет на нагрузку проводки. Для споттеров мощностью 8 кВт необходимо сечение медных проводов 4 мм².
4. Вес. 2.5-80 кг. Для моделей свыше 25 кг потребуется тележка, чтобы перекатывать по боксу вокруг автомобиля.

Ремонт

У споттера может сломаться плата управления, обмотка трансформатора, пистолет. Все детали можно заменить, если запчасти есть в наличие. Перед покупкой изучите распространенность ключевых узлов споттера конкретной модели в вашей местности или в интернете. Проверьте наличие сервисных центров, сотрудничающих с этим брендом, чтобы не пришлось отправлять оборудование далеко курьерскими службами или везти на авто.

Как работать споттером

Хотя это и разновидность электрической сварки, время импульса дуги настолько короткое, что сварочная маска не нужна. Сама дуга практически не видна (лишь искры), поскольку электрод приставляется непосредственно к изделию без зазора. Коротко рассмотрим, как работать споттером при выравнивании вмятин на кузове автомобиля.

Устранение маленьких вмятин

Мелкие вмятины вытягиваются пуллером. Он подойдет для неровностей диаметром 10-30 мм. Более крупные вогнутости с плавными краями устраняются точечно обратным молотком. Его прихватывают в центре и вытягивают площадь. Затем кончик отрывают и переставляют на 5-10 мм от предыдущего места. Для выравнивания геометрии с диаметром повреждения 100-150 мм может потребоваться до 30-50 точек.

Работа с серьезными повреждениями

Для крупных вмятин с плавными краями используют шайбы, приваренные в ряд. После вытягивания основной деформации, мелкие впадины рихтуют точечно обратным молотком.

Если у повреждения есть острые загнутые края, они образуют ребра жесткости и просто обратным молотком их не вытянуть. Необходимо снять напряжение металла, для чего задействуют угольные электроды. Расходник вставляется в пистолет и между ним и кузовом зажигается электрическая дуга. Электрод не плавится, а только разогревает место. Это размягчает сталь и облегчает выравнивание. Но для этого процесса уже нужна маска.

Полезные советы при работе

Подавайте свет сбоку, чтобы хорошо видеть плоскость. Бугры на кузове так же портят вид, как и вмятины.

Если длина импульса будет слишком большой, в месте точечной сварки после отсоединения молотка останется дырочка. Заварить ее сложно. Потребуется шпаклевка, но потом, возможна сквозная коррозия. Лучше изначально ставьте минимальную длину импульса, а потом регулируйте ее по мере необходимости.

В случае единичного прожога, если под рукой нет полуавтомата, попытайтесь заварить дырку угольным электродом, подавая второй рукой присадочную проволоку.

Ответы на вопросы: что такое cпоттер для кузовного ремонта и как он работает?

1. Можно ли споттером выровнять вмятину диаметром 40 см на двери автомобиля?

- Можно, но при повреждениях с неровными краями и многочисленными буграми придется долго работать споттером. Если время есть — приступайте. Если лишней недели нет, дешевле купить дверь б/у на разборке. Красить придется и восстановленную и б/у дверь.

2. На что ориентироваться по геометрии при выравнивании заднего крыла (арки) авто?

- Ориентиром служит задняя дверь (если она целая). Вытягивайте арку, чтобы ее форма сочеталась с задней дверью. Подсказкой послужит вторая целая сторона. Практично изготовить лекало, чтобы точно вытянуть нужный уровень.

3. Поможет ли споттер при рихтовке алюминиевого капота?

- К сожалению, нет. Сварочное соединение медного электрода и алюминиевой поверхности слишком хрупкое, поэтому от удара обратного молотка будет отрываться. Алюминиевые детали выстукивают резиновыми молоточками с обратной стороны (потребуется разборка обшивки).

4. Как работать споттером на оцинкованном кузове?

- Шлифовальной машинкой счистите слой лакокрасочного покрытия и слой цинка. Только после этого можно приступать к вытягиванию. По цинку споттер не работает.

5. Как поставить кант (ребро проема двери) на место, если его вогнуло внутрь ударом?

- Приварите по всей поврежденной длине канта гребенку и воздействуйте сразу на все ребро обратным молотком споттера. Точечное вытягивание создаст лишь дополнительные бугорки.
