При проведении сварки используется расходный материал в виде сварочной проволоки, необходимой для создания прочного сварного соединения. Качество полученного шва во многом зависит от ее характеристик. Благодаря входящим легирующим элементам одним из наиболее востребованных подобных изделий является сварочная проволока св08г2с, которая применяется во многих видах сварки.

Характеристики и назначение проволоки

Проволока СВ08Г2С производится в соответствии с ГОСТом 2246-70 и ТУ 1227-220-10557608-2015. Основное назначение этой продукции заключается в использовании в качестве наплавки при выполнении аргонодуговой сварки, а также для изготовления плавящихся электродов для присадки при сварке.

Ее аббревиатура расшифровывается так: СВ — обозначает назначение для сварки; 08 — количество углерода в процентах (С=0,08%); Г — наличие в составе марганца; 2 — количество марганца в процентах. С — наличие в составе кремния, не более 1%.

Виды продукции и химические элементы в составе

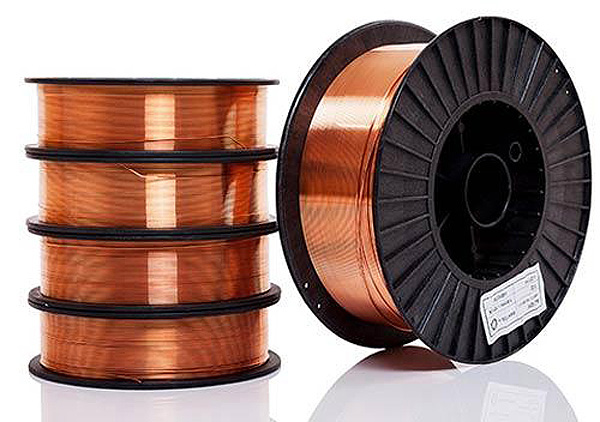

Производят проволоку в двух видах: с покрытием медным слоем (в обозначении добавляется в конце О, что значит «омедненная») и без применения покрытия. Омедненная продукция производится с сечением от 0,8 до 2,0 мм и может иметь размер: 0,8; 1,0; 1,2; 1,4; и 1,6 мм. Непокрытые изделия имеют сечение в диапазоне от 0,6 до 6,0 мм. В состав продукции в соответствии с нормативной документацией должны входить: С= 0,05 — 0,11%; Mn= 1,8 — 2,1 %; Si= 0,70 — 0,95%; S< 0,025 %; Р< 0,03 %; Cu < 0,25 %. Общее содержание меди для проволоки с покрытием не более 0,3% (с учетом покрытия медью, толщиной не менее 0,1 мкм). В состав также может входить не более 0,25% никеля и не больше 0,2% хрома.

Под заказ проволока может легироваться также другими элементами в небольших количествах. Это могут быть ванадий, молибден, титан.

Требования к условиям поставки

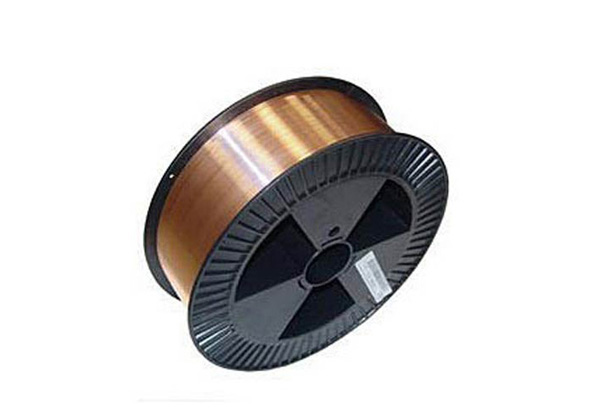

Поставка изделий с согласия потребителей осуществляется в катушках или кассетах весом 5 кг или 15 кг. Намотка проволоки должна представлять непрерывную нить, уложенную плотными рядами, не допускающими ее произвольного разматывания во время транспортировки.

Продукция большого диаметра реализуется в герметичных упаковках без намотки на катушки, весом по 80 или 250 кг. Допускается термическая обработка поставленной проволоки для улучшения ее свойств, если по стандартной технологии изготовления это не было предусмотрено. Поверхность продукции с медным покрытием иногда при поставке может иметь остатки технологической обработки в виде мыльной смазки. Это, в соответствии с требованием ГОСТ, допустимо в небольших количествах, но при этом в составе смазки не должна присутствовать сера и графит.

Механические характеристики

1. Изделия после изготовления обязательно проходят проверку на разрыв. Допускаются следующие показатели сопротивления разрыву (Sв кгс/мм2): для Ø до 1,5 мм значение Sв должно быть в интервале от 90 до 135; для Ø 1,6 мм — в интервале 90-130(для наплавки) и 70-100 (для электродов); для Ø 2,0 мм — в интервале 80-120 (для наплавки), 70-100 (для электродов); для Ø больше 2,0 мм в интервале 70-105 (для наплавки), 65-95 (для электродов).
2. Показатель относительного удлинения не менее 30%.
3. Значение предела текучести в МПа — в интервале от 415 до 440.
4. Показатель ударной вязкости, (Дж/см2): при 40оС равен 56, при 20оС — 69.

Область применения

Проволока св08г2с используется для сварки углеродистых и низкоуглеродистых марок сталей, которые имеют широкое назначение. Они применяются в машиностроительной отрасли, кораблестроении, а также в строительстве, при ремонте различных изделий из углеродистых сталей. Особенно востребованной является проволока с медным покрытием. Такое покрытие значительно увеличивает проводимость тока за счет уменьшения контактного сопротивления. Это дает возможность поддерживать равномерную дугу сварки и повышать качество сварного шва за счет отсутствия окисления. Благодаря производству разных по диаметру изделий, можно подобрать нужное сечение проволоки для сварки как тонких деталей, так и конструкций больших размеров. Например, сечение 2 мм часто применяется при ремонте небольших металлических предметов и является самым востребованным в быту. Продукция, сечением до 6 мм, применяется преимущественно в машиностроительной области для сварки конструкций.

Проволока сварочная омедненная св08г2с применяется:

• В качестве соединяющего материала при проведении аргонодуговой сварки с использованием полуавтоматических сварочных аппаратов, а также при ручной сварке в среде аргона или его смеси с углекислым газом. Проволоку вводят в область сварного соединения, где она под действием пламени горелки расплавляется, а после отвердевания образует единое целое с металлом соединяемых деталей. Для проведения аргонодуговой сварки применяются неплавящиеся вольфрамовые электроды.
• В качестве присадки для образования флюса при выполнении ванной сварки. При расплавлении проволоки и сварных торцов металла, поднявшиеся вверх шлаки после остывания расплава образуют защитную пленку и предохраняют область шва от окисления. Кроме того, с помощью сварочной проволоки можно добиться за счет дополнительного легирования улучшения сварного шва.

Показатель коэффициента наплавки св08г2с

При проведении сварки успех работы и ее скорость во многом зависит от показателя коэффициента наплавки проволоки. Он обозначает количество наплава металла за единицу времени при заданной величине силы тока. Для св08г2с он бывает не менее 8,5 г/А*ч и зависит от состава химических элементов проволоки, ее типа (омедненная или без покрытия), а также характера тока при выполнении работ (постоянный или переменный, в этом случае важна его полярность). Показатель наплавления проволоки влияет на скорость проведения сварки, потери плавящегося электрода при испарении (показатель испарения), разбрызгивание расплава, а также на окисление сплава.

Величина коэффициента расплавления соединяемого металла также зависит от этого показателя. А это влияет на качество сварного шва и его прочности.

Отличительные особенности

Проволока св08г2с отличается от других расходных продуктов сварки своими преимуществами: она обеспечивает устойчивость сварочной дуги и исключает возможность «залипания» электрода; может применяться в большом диапазоне сварочных режимов; хорошо подходит для работы с любым классом сварочных аппаратов; обеспечивает незначительное разбрызгивание расплава в газовой среде; позволяет экономно расходовать медные наконечники и производить повторное разжигание дуги; обеспечивает ровный качественный шов с хорошей кромочной провариваемостью соединяемых деталей, без присутствия пор и посторонних включений, а также с равномерным химическим составом.

Заключение

При изготовлении проволоки св08г2с применяются высокие требования стандарта. Поэтому она отличается своими хорошими эксплуатационными качествами и может использоваться в широком диапазоне различных видов сварки. Однако, при выборе конкретной марки изделия нужно учитывать совместимость проволоки с характеристиками свариваемых металлов: плавиться они должны при одинаковой температуре и иметь одинаковые характеристики прочности, а состав входящих в металл проволоки элементов должен повышать легирование соединяемых металлических частей.
