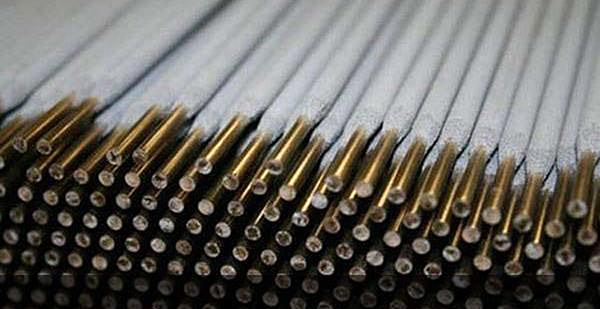

Электродами ЭА 395 9 сваривают нержавеющие и жаропрочные стали. Прочный шов не подвергается коррозии. Сварное соединение работает в агрессивных средах.

Чем больше в стали углерода и других элементов, применяемых для легирования и улучшения характеристик, тем сложнее ее варить. Основными элементами, содержащимися в специальных электродах ЭА 395 9, являются никель и хром. Они способствуют расплавлению и соединению легированных и нержавеющих сталей без напряжений в переходной зоне и трещин в швах. ЭА 395 9 применяются для электродуговой сварки ручным способом деталей в конструкциях с высокой ответственностью, работающих в широком диапазоне температур. Ими варят лопасти, роторные узлы, диски паровых и газовых турбин, трубы паропровода и различные детали узлов, действующих в щелочной среде и под водой.

Сфера применения электродов ЭА 395 9

Разработка электродов ЭА 395 9 проводилась целенаправленно. Необходимо было соединять методом сваривания заготовки из нержавейки, углеродистых и низколегированных сталей с аустенитными и перлитными структурами, которые не свариваются стандартными электродами УОНИ, ОММ и другими, либо требуют длительной подготовки и нормализации. Они применяются для сваривания: металлоконструкций из легированного листового проката, работающих в условиях сильного холода; узлов, эксплуатирующихся в условиях переменных нагрузок; каркасов и оснований с аустенитных сталей повышенной твердости; ответственных конструкций из легированных сталей повышенной прочности; разных по составу сплавов, включая низколегированные и нержавеющие стали; соединений сплавов с перлитной и аустенитной структурой; нагруженных узлов из среднеуглеродистых, низколегированных сталей и нержавейки; конструкций из хромоникелевых сталей, жаропрочных металлов аустенитного типа без ниобия в качестве легирующего вещества и повышенных требований к степени межкристаллической коррозии; облицовки кромок при подготовке к сварке металла аустенитного класса с металлом перлитной группы; при многослойной наплавке антикоррозионного покрытия производится наплавка первого нижнего слоя или всех. Механические свойства полученного шва позволяют конструкциям работать при температурах от -70⁰ до +580⁰ в условиях вибрации и динамических нагрузок.

Аустенитные стали в нормальном состоянии имеют структуру с преобладанием аустенита. Это результат содержания в них хрома, никеля и марганца. К этому классу относятся нержавеющие и жаропрочные стали. При нагреве кристаллическая решетка аустенитных сталей не меняется, коррозионная стойкость увеличивается.

Назначение электродов ЭА 395 9 характеризуется их уникальной способностью прочно без напряжений соединять стали группы АК, которые востребованы в машиностроении, энергетической промышленности, теплотехнике, металлургии и других отраслях благодаря своим характеристикам: высокая твердость; пластичность в холодном состоянии; коррозионностойкость; хорошая обработка резанием; жаропрочность. Свариваемость легированных металлов группы АК низкая. Технология сварки стандартными электродами сложная и длительная с использованием термопечей до и после наплавления шва. При работе в агрессивных средах обычный шов быстро разрушается. Состав ЭА 395 9 не окисляется, не взаимодействует с кислотами и щелочами.

Сварка нержавеющих и легированных сталей электродами других марок производится с обязательным подогревом деталей, чтобы металл не растрескивался от быстрого местного нагрева. Сразу по завершению работы делается отпуск для снятия напряжений в переходной зоне шва и выравнивания структуры материала.

Характеристики и параметры

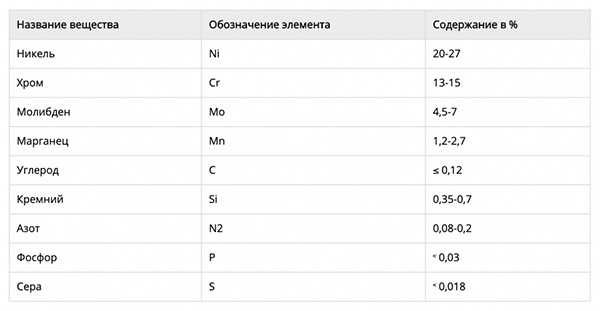

Покрытие электродов фтористо-калиевое. В результате шов имеет достаточно феррита, чтобы не образовывались горячие микротрещины и разрывы. После охлаждения и удаления шлака получается аккуратное соединение с высокой вязкостью и пластичностью, способное выдерживать большие нагрузки и резкие перепады температур. Шов получается прочный и пластичный. Этому способствует химический состав наплавленного металла.

Фтористо-калиевое покрытие равномерно закрывает шлаком шов и уменьшает испарение легирующих элементов и железа, происходит однородное медленное охлаждение. При наплавке 1000 г металла расходуется примерно 1600 г электродов. Коэффициент расхода соответственно 11 г/Ач.

Особенности работы электродами ЭА 395 9

Благодаря уникальному составу стержня и обмазки электродов ЭА 395 9 они отличаются от других марок положительными характеристиками при сварке: ровным и аккуратным швом; минимальным разбрызгиванием металла; шлак после остывания легко отделяется; производится сварка во всех пространственных положениях; шов образуется с высоким коэффициентом ударной вязкости; существенный показатель пластичности.

При использовании ЭА 395 9 особенность сварки заключается в способности соединять стали различных марок и структур, варить нержавейку, при этом внутренние микротрещины не образуются, металл шва чистый без включений шлака.

Варить следует постоянным током обратной полярности короткой дугой. Электрод почти касается кромок без поперечных перемещений. Детали в месте соединения необходимо очищать от окалины, ржавчины, грязи до чистого металла с характерным блеском. Перед работой электроды следует просушить в печи 2 часа при температуре 200⁰-250⁰. Это позволяет накладывать шов в любом положении, кроме вертикали в направлении сверху вниз. В потолочном положении при содержании выше 0,12% шов может пузыриться с образованием газовых включений.

Ток следует выставлять в зависимости от диаметра электрода и положения шва в пространстве. Наибольший диаметр 5 мм допустимо использовать только для горизонтали. Вертикаль и потолок им не варят.

Сварка сталей с аустенитными кристаллическими решетками производится после закалки, которая повышает твердость материала, его пластичность, прочность и измельчает зерно. Последующая термическая обработка для снятия напряжений в зоне шва не делается.

Механические свойства металла шва

Сварочный шов ЭА 395 9 отличается высокой прочностью в термически упрочненном состоянии: предел прочности — 608 Мпа; удлинение образца до разрушения 30%; вязкость ударная 120 Дж/см2; предел текучести на растяжение 392 Мпа. Уникальные свойства металла шва позволяют сварным конструкциям работать в условиях переменных нагрузок и вибрации.

Шов при сварке электродами ЭА 395 9 отличается равномерностью и прочностью. В нем не образуются микротрещины. Стабильность при расплавлении металла и его соединении придает никель. Он содержится как легирующий элемент в стали и до 25% в электроде.

Электроды марки ЭА выпускаются согласно ГОСТ 10052-75 и соответствуют нормативным требованиям ISO 3581. Они подходят для промышленной сварки и в домашних условиях постоянным током.
