Роль сварочного стола — повысить комфорт сварщика и, как следствие, скорость и эффективность работы. Многие берутся сделать его своими руками.

Каждый мастер, более менее серьезно занимающийся сварочными работами, знает, как непросто одному собирать сложные конструкции большого размера. Даже обычный стеллаж для гаража или подвала сделать достаточно проблематично — выставить рамы по уровню, закрепить их, сделать прихватку. Выручит здесь сварочный стол своими руками, сделать который совершенно несложно даже начинающему сварщику. Это несложная, но чрезвычайно функциональная конструкция, позволяющая выполнить большинство сварочных работ (и металлообрабатывающих операций) с большим удобством. Важно только правильно его сделать. Использовать можно готовые чертежи из интернета или специальных пособий по сварке, либо разработать свои, базируясь на типовых. Для настоящего мастера второй вариант лучше — всегда можно внести изменения в конструкцию, учитывающие: условия использования стола, место его установки, виды работ, которые будут выполняться, анатомические особенности сварщика. Роль сварочного стола — повысить комфорт сварщика и, как следствие, скорость и эффективность работы. В большинстве случаев это удается и при использовании стандартного стола, покупного или сделанного по готовым чертежам, но собственная конструкция, все же, предпочтительнее. Ниже приведены фото сварочных столов, которые производятся серийно или сделаны самостоятельно разными мастерами.

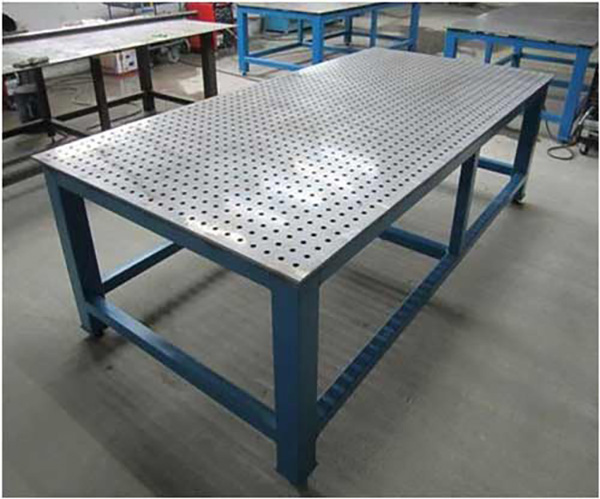

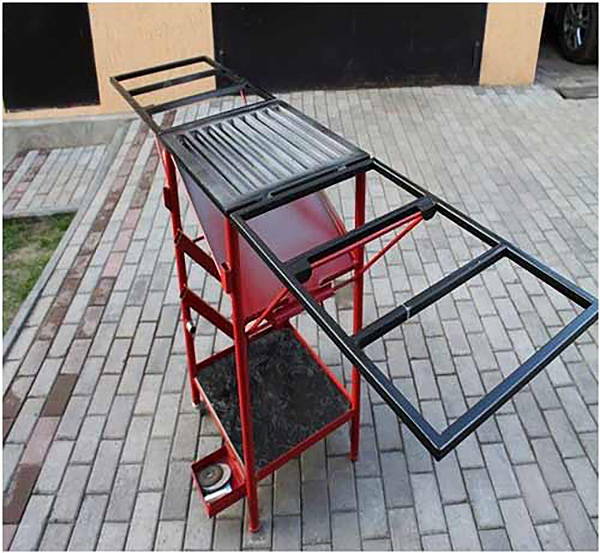

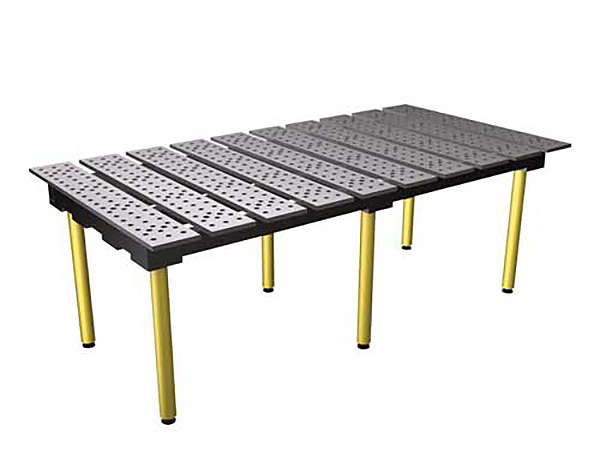

Как видно, вариантов конструкции может быть несколько, среди них: стационарные; сборные; мобильные; раскладные. Главное, что их объединяет — все они сделаны из металла, очень прочные и оборудованы росной горизонтальной столешницей, с отверстиями или промежутками между полосами. Такие технологические проемы необходимы для свободной вентиляции рабочей зоны, падения искр и шлака, без прекращения сварочных работ на их уборку и облегчения конструкции стола.

Этапы сборки сварочного стола

Чтобы построить стол для сварки своими руками необходимо обладать некоторыми навыками электродной сварки (иначе зачем стол?). Конечно, собрать конструкцию можно и на болтовых соединениях, в этом случае понадобиться только болгарка и дрель, но все же сварной стол собственной работы — это своеобразная визитная карточка сварщика, даже если он работает исключительно в свое удовольствие. Примерный чертеж сварочного стола показан ниже — на размеры и особенности устройства можно ориентироваться при разработке своей конструкции, но изменения возможны, даже желательны.

В первую очередь они касаются ножек стола. На рисунке показаны опоры, расположенные под углом. Это практично и оправдано для стола большого размера, где необходимо правильно распределить вес, особенно, если на столешнице расположена крупная деталь или сложная конструкция. Для домашней мастерской оправданы вертикальные ножки, перпендикулярные к столешнице — и варить такой стол удобнее, и по функционалу он не уступает. Центральная опора необходима, если длина стола превышает 2 м. В случае меньших размеров достаточно двух пар ножек — рама стола из уголка 4х4 см способна выдержать довольно приличные нагрузки, распределенные по всей площади. А вот ролики, особенно поворотные — очень необходимая вещь. Можно использовать мебельные, из твердой пластмассы, или поискать металлические. Несложно сделать их и самому на основе 203 подшипников.

Стол можно будет поворачивать вокруг своей оси как угодно. Но их положение должно фиксироваться, а хотя бы два из них, на ножках, расположенных на диагоналях, оборудуются фиксирующим тормозом. Не всегда требуется маневренность стола, когда он начнет перемещаться совершенно неожиданно при небольшом усилии или неосторожном движении.

Монтаж стола

Останавливаться слишком подробно на операциях монтажа не будем — это приоритет мастера, который намерен собирать стол. Но основные операции, инструменты и материалы вкратце опишем. Для сборки стола понадобятся такие инструменты: Сварочный аппарат (ММА или полуавтомат); Болгарка; Струбцины; Дрель; Плоскогубцы; Уровень; Угольник. Из материалов необходим угольник не менее 4Х4 для ножек (можно использовать профильную трубу прямоугольного или квадратного сечения) и каркаса стола. Если раму сделать с двумя-тремя внутренними продольными лонжеронами, то можно ограничиться уголком или трубой 3х3 см, но для ножек она будет явно недостаточной. Количество металла определяется размерами стола, которые выбираются мастером. По высоте стол должен находиться в пределах 0,7-1 м, в зависимости от роста сварщика. При нарезке заготовок необходимо учесть и высоту опор — поворотных роликов или регулируемых по высоте опор (устанавливаются на стационарные столы. Для столешницы необходимы стальные пластины из листа толщиной от 3 мм (максимально 6 мм). Более толстого металла не потребуется ни для стола в домашнем гараже, ни для небольшой мастерской. Если есть возможность купить перфорированный стальной лист с отверстиями любой конфигурации, диаметром не менее 1 см, то это даже предпочтительнее — прочность стола становится выше, монтаж упрощается и плоскость столешницы будет очень ровной, что во многих случаях позволит выполнить довольно сложные сварочные операции. Деревянных деталей следует избегать даже в качестве вспомогательных. Сварочные работы не для горючих материалов в конструкции. Если вес стола не имеет значения, что оправдано при стационарных вариантах, то параллельно столешнице, ниже ее на 10-15 см, можно приварить еще один каркас полки, служащий для складирования различного материала — уголка, профиля, арматуры и кругляка. Мастерская не будет загромождаться материалом и весь он будет под руками. Как самостоятельно сделать сварочный стол одной из наиболее удобных конструкций, показано на видео.
