Сварочный зажим влияет на эффективность работы, качество, безопасность и удобство проведения сварочных операций. Рассмотрим разновидности прижимов сварщика. Расскажем, как продлить жизнь зажиму типа "крокодил".

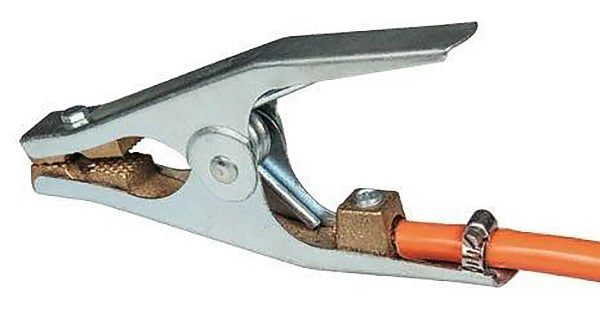

Рисунок 1 — Сварочный крокодил

Электрическая цепь сварочного оборудования пропускает большие токи, поэтому каждый элемент цепи должен быть надежно соединен. Это вопрос качества, удобства работы и безопасности. Наиболее ответственным звеном здесь можно считать точку присоединения массы к металлической заготовке. Узел представляет собой быстросъемный контакт (сварочный зажим) и конструктивно может быть выполнен в нескольких вариантах. Необходимость в применении разных модификаций зажимов для фиксации земли к детали часто обусловлена конфигурацией металлов, которые вы собираетесь варить. Попробуем разобраться, чем хороши те или иные фиксаторы массы для выполнения сварочных операций.

Разновидности сварочных зажимов (массы)

В природе существует четыре основных конструкции зажимов для сварки: клемма в виде крокодила, которая получила одноименное название; соединение провода при помощи магнита; зажим в форме струбцины; клемма заземления, именуемая центратором.

При внимательном изучении товара этой категории, предложенного на рынке, можно убедиться, что множество оригинальных конструкций сварочных зажимов является модификацией перечисленных четырех основных.

Сварочный «крокодил»

Быстросъемная сварочная клемма «крокодил» конструктивно выглядит как прищепка, выполненная из металла, в контактной части которой на закусывающих губках имеются ребристые насечки. За счет них зажим прочно крепится к стальной заготовке, осуществляя надежную электрическую связь.

Основные плюсы изделий такого типа: Удобны в использовании при выполнении оперативных сварочных работ, где постоянно нужно переставлять контакт с места на место. Подходят для фиксации на деталях и конструкциях любой конфигурации. Имеют отличную электрическую проводимость.

Недостатки зажима «крокодил»: При частом использовании ослабляется пружина, что ведет к потере прочности механического соединения. Стенки металла зажима подвержены прогоранию, что со временем ухудшает электрическую связь. Для разных по мощности сварочных аппаратов производители выпускают клеммы, рассчитанные на силу тока в 500, 400, 300 и 200 ампер. Для выполнения сварочных работ профессионального уровня рекомендовано использовать зажимы массы с возможностью прохождения силы тока не ниже 400 ампер.

Информация на заметку. Сварочный «крокодил» невозможно использовать при работе с деталями, размер контактных площадок которых превышает размер раскрытия губок зажима (трубы, цилиндрические бочки).

Магнитная масса

Электрический зажим, одна часть которого выполнена из металлического магнита, а другая представляет собой стальной контакт с болтовым соединением для крепления кабеля, получил название магнитной массы.

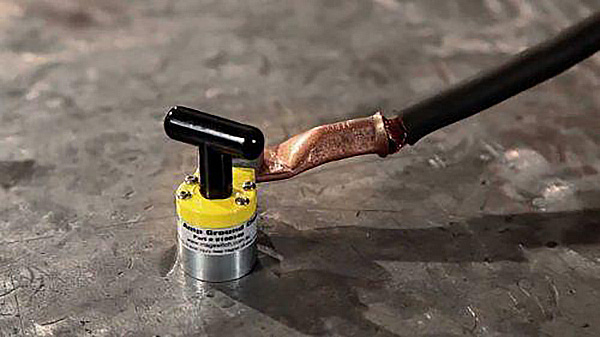

Рисунок 2 — Магнитная масса

Магнитные зажимы обладают следующими преимуществами: Имеют простую конструкцию без механически движущихся частей, что значительно увеличивает срок эксплуатации таких изделий. Позволяют закреплять массу на любой стальной поверхности вне зависимости от размера и конфигурации. Электрическое соединение можно установить за считанные секунды, что особенно важно при оперативных сварочных процессах. Возможность установки контакта в труднодоступных местах. Отсутствие склонности к перегоранию при нестабильном протекании электричества, просадках напряжения.

Существенные недостатки магнитного зажима: Слабое механическое, а значит и электрическое соединение с деталями, размер контактных площадок которых значительно меньше контактной плоскости магнита. Невозможность осуществлять контакт через поверхность, выполненную из цветных металлов. Необходимость в постоянной очистке магнита от металлической пыли, которая ослабляет электрическую связь в цепи. Перегрев магнита может привести к его размагничиванию.

Струбцина

В арсенале рядовых сварщиков редко можно встретить струбцину. Сварочные прижимы такого типа могут использовать профессионалы для решения особых задач. В частности, при выполнении точных операций, где нужно получить качественный красивый шов.

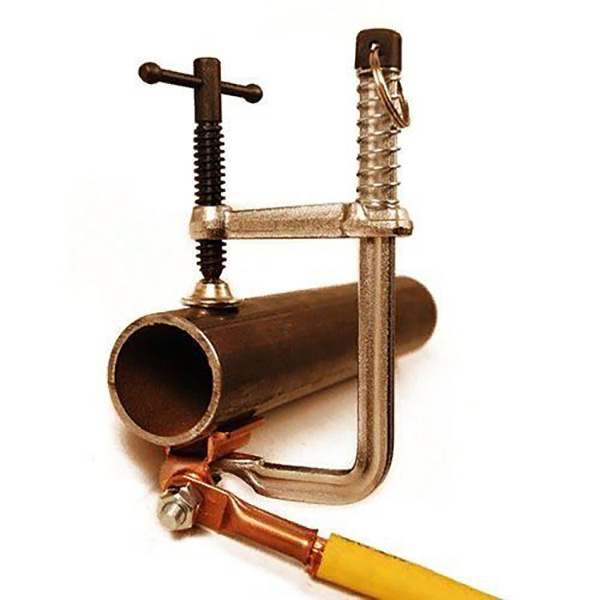

Рисунок 3 — Струбцина

Из преимуществ применения струбцины: Получение контакта с лучшей механической фиксацией за счет стягивания при помощи винта. Надежный электрический контакт, обеспечивающий хорошую пропускную способность сварочного тока, что исключает возможность подгорания и перегрева в точке соединения.

Основные недостатки: Струбцина не подходит для быстрой смены положения контакта на поверхности детали. Как и в случае с «крокодилом», конструкция струбцины может быть закреплена на элементах, размер которых сопоставим с пространством между болтом и упорной лапой. Струбцина – изделие крупного размера и по цене превышает обычную прищепку.

Информация на заметку. Отдельный вид – угловые струбцины для сварки, которые можно использовать в качестве клеммы массы (при определенных доработках), кроме этого, будут выполнять фиксирующую функцию, жестко соединяя детали свариваемой рамы.

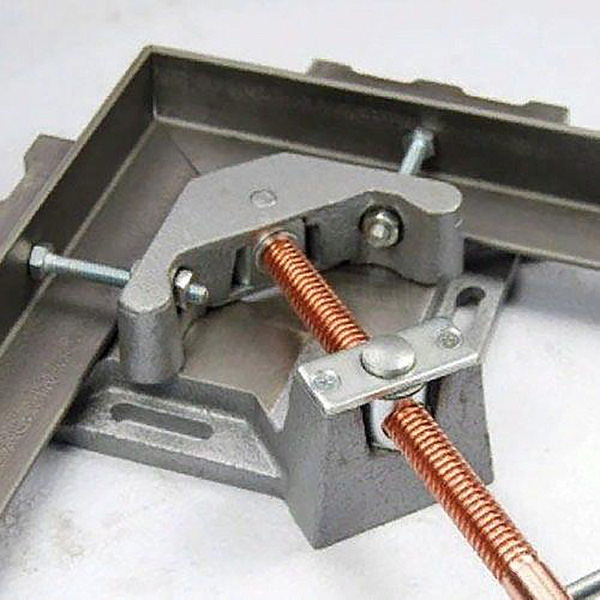

Рисунок 4 — Угловая струбцина

Сварочный центратор

Специально разработанный зажим сварочный для создания контакта массы к таким металлическим деталям, как трубы. Конструктивно центратор выполнен из двух элементов, по форме напоминающих рабочую часть клещей. Составные части соединены при помощи шарнира и стягиваются за счет винта. Кроме труб, центратор можно прикреплять к любой металлической заготовке, если только ее толщина не выходит за возможности раскрытия губок клеммы.

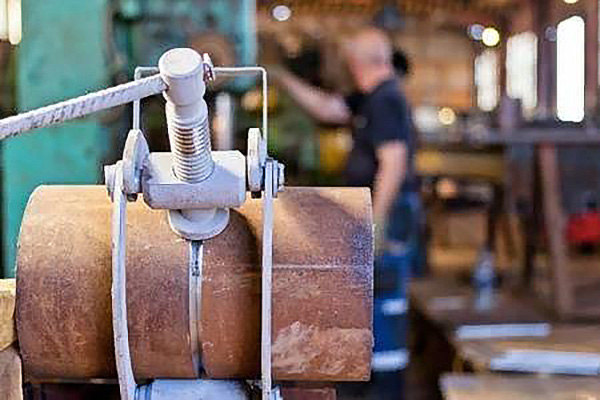

Рисунок 5 — Сварочный центратор

Преимущества центратора:

Жесткий физический и электрический контакт с металлом. Удобство работы при выполнении сварочных операций с трубами. Недостатки клеммы: Сложная конструкция, не позволяющая оперативно переключать зажим сварочный с места на место. Высокая цена на изделие.

На что обратить внимание при выборе зажима для сварки

Нужно начать с того, для каких целей подбирается клемма, то есть насколько она будет загружена, какого типа аппарат используется при сварке. Профессионалы берут зажимы массы для сварочного аппарата с запасом по прочности, любители – чтобы красиво выглядел (и такое бывает), но правильный подход основан на следующих принципах: Мощность зажима должна быть рассчитана на больший ток относительно номинального, на котором работает инвертор. Специфика сварочного процесса: если нужно постоянно и быстро менять точку подключения, то подойдет элемент типа прищепки. Силы сжатия стягивающих губок должно хватать для удержания кабеля, если последний в процессе сварки будет в подвешенном состоянии. Величина раскрытия губок клеммы должна превышать размер контактной площадки, куда планируется подключать массу. Следует обратить внимание на то, можно ли доверять производителю. Если последний зарекомендовал себя на рынке с лучшей стороны, смело приобретать продукт.

Как заставить зажим «крокодил» служить дольше

Зажим «крокодил» имеет несколько уязвимых мест. В нем есть пружина, которая имеет время службы. Но даже когда сила сжатия не так важна и вопрос с пружиной отпадает, остается склонность «крокодила» перегорать в месте соединения двух подвижных частей в области шарнира. Это происходит потому, что контакт с кабелем через болтовое соединение осуществляется только с одной частью «крокодила». В процессе сварки можно наблюдать процесс, когда та часть «крокодила», куда подключена масса, может иметь плохой механический, а следовательно, и электрический контакт с деталью, противоположная же часть, наоборот, хороший. Тогда вся сила тока будет идти через этот элемент. Но здесь проявляется слабое звено – шарнир, в районе него будет нестабильная проводимость, перегрев и проплавление металла.

Информация на заметку. Специалисты рекомендуют кинуть дополнительную мягкую шину от одной губки «крокодила» к другой, тогда в любом случае ток будет поступать от металла напрямую к массе, минуя слабое звено!
