Сварочный трансформатор – одно из самых надежных и простых сварочных устройств. В статье расскажем о его устройстве, принципе работы, что стоит знать перед покупкой трансформаторного аппарата и на какие модели обратить внимание.

Тот, кто имеет свой дом, знает, как часто приходится заниматься ремонтом, что-то конструировать или строить. Поэтому в хозяйстве обязательно должны быть различные инструменты. Нередко приходится выполнять операции с металлом: отрезать, соединять его. Иногда можно обойтись простыми скрутками, болтовыми соединениями, но в некоторых случаях единственным вариантам остается сварка. Самый простой способ в этом случае – электродуговая сварка, а самый доступный и надежный аппарат – это сварочный трансформатор. Трансформаторный агрегат хорош тем, что работает от любой розетки, где имеется стандартное переменное напряжение, а внутренняя схема сварочника настолько проста, что там абсолютно нечему ломаться.

Виды сварочных трансформаторов

В продаже можно встретить такие сварочные аппараты трансформаторного типа, выпускаемые серийно:

1. Агрегаты с регулированием амплитуды, у которых нормальное магнитное рассеяние, а дроссель имеет воздушный зазор.
2. Сварочники на переменном токе с регулированием амплитуды, у которых увеличенное магнитное рассеяние – обмотки в подвижном состоянии или разнесенные, имеющие реактивный характер, магнит подвижный или шунт, который подмагничивается, со стабилизацией конденсаторной или импульсного типа.
3. Тиристорные модели, где регулируется фаза – стабилизация выполнена по импульсному типу либо методом подпитки.

В первых двух категориях сварочных трансформаторов бытовой или профессиональной комплектации регулировка амплитуды осуществляется за счет изменения трансформаторного сопротивления или при помощи регулировки напряжения, когда холостой ход. Форма однофазного сигнала, а именно синусоида, остается неизменной.

Сварочные трансформаторы-тиристорники имеют в своей схеме фазорегулирование. Основные типы таких агрегатов работают по принципу преобразования синусоиды сигнала в форму, близкую к импульсам разных чередующихся полярностей.

Устройство оборудования

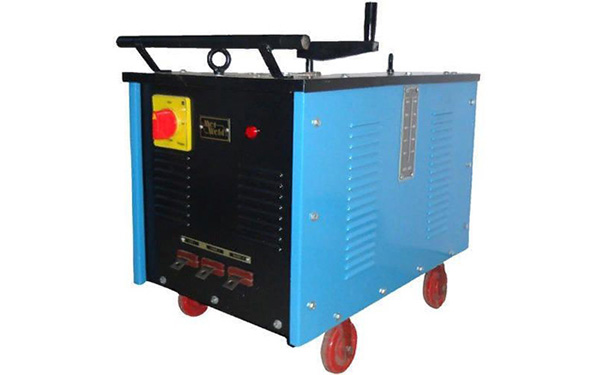

При классическом устройстве сварочного трансформатора с подвижной обмоткой он содержит следующие элементы:

1. Металлический корпус прямоугольной формы, где по всем сторонам имеются продольные отверстия для циркуляции воздуха при охлаждении.
2. Крышку, на которой расположен элемент регулировки сварочного тока.
3. Сам трансформатор с двумя обмотками первичного и вторичного назначения с магнитопроводом или сердечником замкнутой конструкции, регулировочным винтом, по ленточной резьбе которого перемещается ходовая гайка с закрепленной на ней обмоткой.
4. Рукоять, связанную с регулировочным винтом и служащую для управления зазором.
5. Клеммы или зажимы для подключения к сварочному агрегату силовых кабелей с держателем электрода и общей клеммой.

Магнитопровод

Так как магнитопровод в сварочном трансформаторе является одним из главных элементов, следует поговорить о нем отдельно. Основная задача магнитопровода состоит в передаче магнитного поля от первичной обмотки ко вторичной. При этом сам замкнутый сердечник не является элементом, который каким-либо образом может повлиять на силу тока. Материал, из которого он изготовлен, – это сталь электротехническая. Сердечник не имеет цельнометаллической формы, а собран из отдельных пластин, изолированных друг от друга специальным лаком.

Целью объединения пластин в одну группу является способ предотвращения появления в сердечнике токов, противодействующих магнитной индукции и таким образом ослабляющих ее.

Как снизить шумы сварочного трансформатора? При прохождении токов большой величины в обмотках трансформатора за счет сильного магнитного поля пластины сердечника начинают издавать гул. Чтобы его уменьшить, необходимо как можно сильнее стянуть пластины.

Принцип работы сварочного трансформатора

Трансформатор сварочного типа является прибором понижающего типа. Он преобразует высокое напряжение в более низкое. За счет этого увеличивается сила тока во вторичной обмотке, которая способна плавить металл во время сварки. В самом физическом процессе – принципе работы в трансформаторе с подвижной обмоткой – нет ничего сложного:

При подаче на обмотку первичного типа высоковольтного переменного напряжения в ней образуется поток магнитного поля, который имеет переменный характер. Этот магнитный поток пронизывает сердечник. Последний в свою очередь передает поле на вторую обмотку, при этом снижая потери магнитной индукции в пространстве. Магнитная индукция наводит во вторичной обмотке электродвижущую силу (ЭДС), которая заставляет электроны металла перемещаться, то есть получается электрический ток. Так как витков во вторичной обмотке меньше, чем в первичной катушке, напряжение на выходе трансформатора падает, а ток возрастает. При замыкании электрода о заготовку возникает электрическая дуга, которая и переносит частицы металла с электрода на свариваемые детали.

Кроме режима сварки, когда сварочный трансформатор находится под нагрузкой, схема сварочного трансформатора может быть в режиме холостого хода.

Холостой ход

Холостой ход не означает, что нет протекания тока в проводе вторичной катушки. За счет магнитных потоков рассеяния он может возникать. Это не всегда безопасно для сварщика, так как напряжение на зажимах вторичной обмотки трансформатора при холостом ходе увеличивается сильнее, нежели под нагрузкой, и можно получить электрический удар.

Чтобы этого избежать, металлический корпус агрегата всегда должен быть заземлен. Также в некоторых моделях сварочных трансформаторов ставят блок защиты от возрастающего тока холостого хода. Включение этого блока происходит сразу по завершении сварочной операции.

Какие характеристики учитывать при покупке

Помните! При покупке сварочного аппарата на базе трансформатора нужно осознавать, что этот прибор хорош своей простотой, но редко можно получить на нем красивый сварной шов. Поэтому недорогие аппараты такого типа подойдут только для бытовых нужд без претензий на профессиональную сварку. Если же брать серьезные трансформаторные агрегаты с системой стабилизации дуги, то они будут прилично стоить и должны себя оправдывать.

Осуществляя выбор сварочного оборудования, смотрят на следующие параметры:

1. Величину сварочного тока, которая у слабых бытовых моделей не более 200 ампер, у полупрофессиональных будет доходить до 300 ампер, у мощных производственных моделей превышает отметку в 300 ампер.
2. Толщину электрода и тип, с которым способен работать аппарат. Для сварки тонкостенных и средних по толщине металла заготовок подойдет сварочник, работающий с 2- и 5-миллиметровыми электродами, для сварки толстых стенок агрегат должен иметь возможность плавить электроды диаметром свыше 5 мм.
3. Мощность потребления и выходная КПД. Более мощные трехфазные агрегаты чаще используют как промышленное оборудование.

Популярные модели

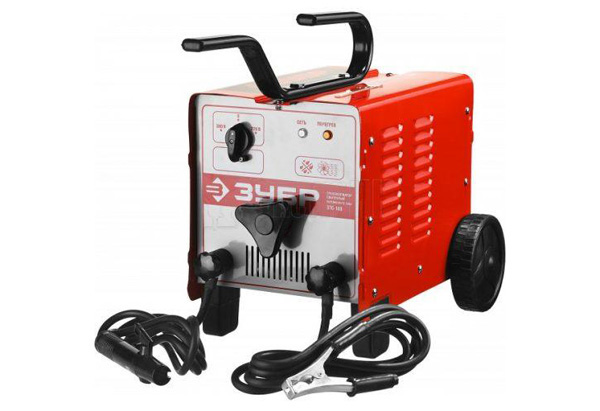

ЗУБР ЗТС-200 – компактный трансформатор, которым можно варить сталь низкоуглеродистой марки. Установка может брать питание как от трехфазной, так и от однофазной сети, что выбирается специальным переключателем. Прибор обеспечивает сварной ток в диапазоне от 60 до 200 ампер, чего достаточно для решения бытовых задач при работе с металлами толщиной не более 6 мм. Во избежание перегрева модель снабжена тепловым предохранителем.

PRORAB FORWARD 180 – дешевый маломощный сварочный трансформатор для работы с чугуном и сталью. На нем применяют электроды диаметром не более 4 мм, мощность сварного тока не превышает 180 ампер. Запитывать устройство можно от 380 и 220 В. Производитель укомплектовал сварочник силовыми проводами с крокодилом и держателем электродов, щитком для защиты лица, щеткой по металлу и удалителем шлака.

ELITECH АС 200Т – сварочный трансформатор полупрофессиональной категории с питанием от сети любого типа. Мощная модель (в пределах 10 кВт), которая рассчитана на продолжительную непрерывную работу с выдачей максимального тока 200 ампер. Допустимо работать тонкими электродами от 1.6 до 4 мм толщины. Пользователи отзываются о сварочнике как об очень неприхотливом устройстве.

Изучите продукт! Самое лучшее при выборе сварочного трансформатора – изучить наиболее удачные технические параметры для такой категории устройств и сопоставить их с параметрами реальных моделей, предлагаемых на рынке.

Варианты самодельных устройств

Необязательно покупать сварочник, можно собрать конструкцию сварочного трансформатора своими руками. Для этого применяют один из следующих способов:

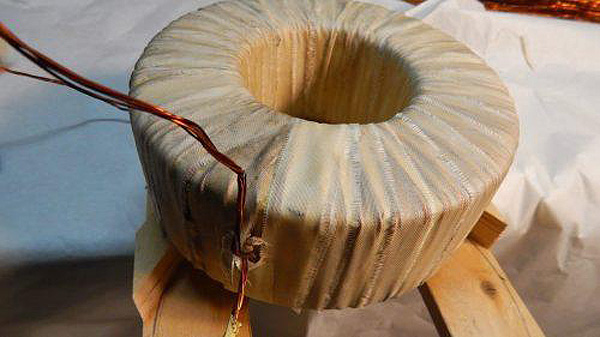

1. Используют старый ЛАТР (автотрансформатор). Самое важное в ЛАТРе – это его мощный сердечник тороидальной формы. Таких магнитопроводов берут два экземпляра и наматывают на каждом кольце по обмотке. Одна будет выполнять роль первички, другая – вторички. Наиболее подходящая модель автотрансформатора для такой переработки – ЛАТР 1М, оригинальная обмотка которого может выдерживать ток до 10 ампер.
2. Применяют магнитопровод от старого электродвижка. То, что можно взять от двигателя для изготовления сварочника, – это его статор. Его нужно только освободить от старой обмотки путем ее удаления из пазов и вынуть из корпуса, разбив или разрезав последний. Пластины сердечника после этого следует скрепить шпильками и намотать поверх него новую обмотку. Лучше для таких операций подходят те магнитопроводы движков, которые имеют большой диаметр и маленькую толщину.
3. Переделывают в сварочный трансформаторы от старых цветных телевизоров типа ТС-310 или ТС-270. Эти сетевые преобразователи удобны тем, что имеют крупные размеры, легко разбирающийся сердечник U-образной формы.
