В сварочном процессе широко используются электроды с органическими покрытиями. Как правило, покрытие таких электродов состоит из горючих органических материалов. Ярким примером таких веществ является оксицеллюлоза или крахмал. Эти вещества во время сварки образовывают хорошее разложение в дуге, а также обеспечивают высокую степень газовой защиты расплавляемого металла.

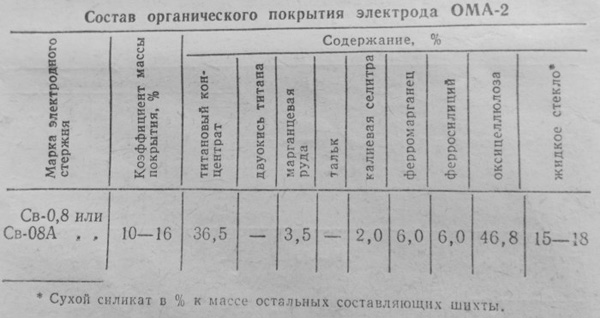

В свою очередь, шлакообразующими веществами в таких электродах, выступают такие вещества, как рутил и титановый концентрат, а также это может быть марганцевая руда и силикаты. В качестве же раскислителя, чаще всего используется ферромарганец. Такой тип электродов обеспечивает низкое разбрызгивание металла, что положительно сказывается на сварочном процессе, а также небольшое количество выделяемого шлака, который кроме всего прочего, после сварки, без труда удаляется. Пригодны такие электроды для сварки в любом пространственном положении, причем сварка может проводиться как под воздействием переменного, так и под воздействием постоянного тока. Органическое покрытие не дает возможности перегреться металлу и сварному соединению при сушке, или же при сварке металла. Во время выполнения шва, органические вещества в составе электрода выгорают до такой степени, что это приводит к изменениям в химическом составе металла и шва по всей его поверхности. А так как в органическом покрытии присутствуют все необходимые и полезные вещества для протекания сварки, сварной шов получается весьма качественным и надежным. Как правило, металлы, которые наплавляются при помощи электродов с органическими покрытиями, по химическому составу приближены к соответствию спокойной или же полуспокойной стали. При этом, во время работы выделяется небольшое, но достаточное количество газов – примерно 0,04-0,1% кислорода, около 0,01-0,02% азота и около 0,25-0,35% водорода. Поэтому, это хорошо сказывается на выполнении сварочного соединения. Что же касается механических свойств металла, который образуется при выполнении шва, то электроды с органическим покрытием, соответствуют типу Э42 и включительно по Э50.

На практике электроды с органическим покрытием применяются для сварки трубопровода в тяжелых монтажных условиях. Очень часто такие электроды используются для выполнения первого шва, причем в самых труднодоступных и сложных местах, например, при выполнении поворотных или же неповоротных стыков. При этом сварка может проходить с низкоуглеродистой или низколегированной сталью.
