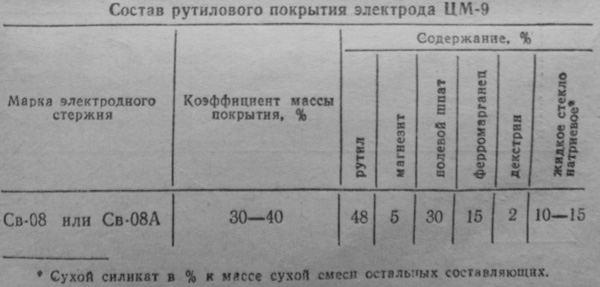

Довольно распространенными электродами при ручной дуговой сварке являются электроды с рутиловыми покрытиями. В состав таких покрытий входят специальные концентраты природного минерала – собственно, рутила или кремнезема, карбоната кальция или магния, а также ферромарганца. Как правило, концентрат рутила состоит более чем на 80% из двуокиси титана. А вот если в состав такого электрода входит кремнезем, то он вводится в состав покрытия в виде гранита или же полевого шпата и слюды.

Во время сварки при помощи рутиловых электродов, часто, в металле шва возникает содержание водорода. Его количество зависит от того, насколько много присутствует в покрытии электрода органических веществ. Стоит также отметить, что металл шва, получаемый при работе с рутиловыми электродами, имеет ту же стойкость против образования кристаллизационных трещин, что и металлы шва, образованные при помощи электродов с рудно-кислыми покрытиями, а из этого следует, что эта стойкость, довольно таки посредственная. Рутиловые электроды во время сварки, практически не подвергаются к образованию каких-либо пор, даже при изменении длины дуги или же при работе с окисленными поверхностями. Кроме того, поры не возникают даже на металле, который ранее был наплавлен при помощи других электродов, например электродов, со стабилизирующим покрытием.

В процессе сварки рутиловые электроды очень хорошо обеспечивают устойчивую дугу и протекание ее горения, а также с их помощью можно отлично сформировать шов. В отличие от электродов с рудно-кислым покрытием, в рассматриваемых электродах наблюдается крайне малое разбрызгивание металла. Во время сварки рутиловыми электродами также происходит небольшое выделение вредных газов, которое находится в пределах нормы. Таким образом, данные электроды лишены недостатков, связанных с воздействием их на организм человека, а также они обеспечивают хорошее формирование сварного шва.

При помощи рутиловых электродов можно сваривать изделия практически во всех пространственных положениях, и это еще одно достоинство такого типа электрода и покрытия. Также, работа может обеспечиваться под воздействием как переменного, так и постоянного тока, а металл, который наплавляется с помощью рутилового покрытия, сожержит около 0,12% C и около 0,4-0,7% Mn, что также улучшает свойства такого металла. Таким образом, рутиловые электроды обеспечивают надежную работу и качество сварного соединения.
