Сварочный осциллятор прежде всего необходим для проведения сварочных работ в различных сферах производства. Осциллятор полезен тем, что может использоваться как в промышленном производстве, так и в быту. Механизм действия осциллятора заключается в поджигании сварочной дуги. Между тем, во время работы поддерживается стабильная подача пламени. Наиболее часто используемым осциллятором является аппарат марки ОП-240.

Так как сварка незаменима во многих сферах производства и бытовых работах, то спрос на осцилляторы всегда велик. Но его вовсе необязательно покупать. Осциллятор своими руками изготовить не так сложно. Для этого лишь потребуются необходимые материалы и соблюдение приведенных ниже рекомендаций.

Принцип работы

Изготовленный осциллятор для инвертора своими руками или же купленный аппарат используется с целью стабильной работы сварочной дуги. Частота составляет 50 Гц при номинальном напряжении работы 220 В. На выходе же эти параметры могут увеличиваться до 150000-300000 Гц и 2500-3000 В соответственно. При такой работе осциллятор создает импульсы длительностью до нескольких десятков микросекунд. Подобные параметры работы, когда высокочастотный ток проходит в сварочную цепь, обусловлены и соответствующей мощностью — 250-350 Вт.

Состав

При таких характеристиках сделанный осциллятор алюминия своими руками обладает теми возможностями, которые соответствуют проведению сварочных производственных или ремонтных работ в быту. С его помощью можно производить сварку алюминия и других металлов.

Рассмотрим электрические составляющие осциллятора:

• разрядник;
• две катушки дросселей;
• трансформаторы: простой и высокочастотный;
• колебательный контур.

Контур, состоящий из конденсатора и высокочастотного трансформатора, генерирует затухающие искры.

Для чего необходим конденсатор?

Конденсатор в этой цепи выполняет важную функцию по защите самого устройства и выполняющего сварку рабочего от различных травм, вызванных воздействием электричества. В случае пробоя происходит размыкание электрической цепи за счет специального предохранителя. Он и служит защитным элементом. Совместная работа аппарата и осциллятора происходит по следующему алгоритму. Напряжение подается сквозь трансформатор на конденсатор. Таким образом оно заряжает его. При полной зарядке конденсатор передает разряд тока на разрядник, от чего образуется пробой. Тем временем колебательный контур закорачивается. Весь этот процесс вызывает колебания по резонансному принципу. Но они тут же затухают. Высокочастотный ток для резонансных колебаний поступает на сварочную дугу, минуя конденсатор и катушку.

Не забываем о том, что устройство блокировочного конденсатора обуславливает прохождение через него высокочастотного тока, вследствие чего имеются высокие значения напряжений. За счет сопротивления вместе с блокировкой тока конденсатором осциллятор защищен от коротких замыканий.

Как происходит процесс?

Чтобы сделать осциллятор собственноручно, будет необходим высоковольтный трансформатор. Он требуется для повышения напряжения. Также не обойтись без кнопки на грелке. Она служит как для подачи газа на сопло плазмообразующей дуги, так и для управления отжига. Все это предохраняет металл от воздействия кислорода и дает возможность образоваться аргоновой среде, в которой непосредственно и происходит процесс сваривания металла. Процесс работы происходит следующим образом. После нажатия на кнопку управления загорается разрядник, создающий частоту импульсов. За это полностью отвечает имеющийся высоковольтный трансформатор. Высокомагнитное поле создается через дугу, после чего преобразовывается благодаря катушке. Последняя изготовляется путем наматывания обычным сварочным кабелем.

Эта конструкция имеет два выхода – плюс и минус. Оба они проходят через трансформатор. Однако первый идет на горелку, а вот второй - на деталь. После нажатия на кнопку управления газ через клапан поступает в горелку. Это является стартом процесса сварки. Также любой осциллятор, будь он заводской или самодельный, должен иметь конденсатор.

Перед тем как взяться конструировать осциллятор для сварочных работ своими руками, следует заблаговременно ознакомиться с чертежами его конструкции. При наличии даже начальных знаний в области электротехники это не составит особых проблем. Кроме того, желателен опыт конструирования. Занимаясь изготовлением осциллятора самостоятельно, следует помнить, что нужно соблюдать технику безопасности. Так как существует риск поражения током.

Порядок изготовления

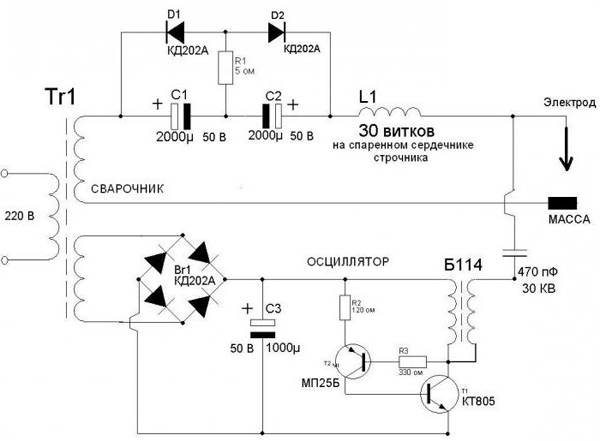

Для того чтобы сваривать преимущественно алюминиевые детали, можно изготовить сварочный осциллятор своими руками. Для монтажа используется одна из наиболее часто используемых схем:

1. Первым делом необходимо подобрать надежный трансформатор, чтобы он мог обеспечивать увеличенную подачу напряжения от номинальных 220 до 3000 В.
2. После этого производим установку разрядника, пропускающего искру.
3. Далее, подсоединяем другой важнейший элемент — колебательный контур с блокировочным конденсатором, генерирующим импульсы высоких частот.

Вот и все, осциллятор готов. Главной частью схемы этого устройства является колебательный контур. В его составе должен обязательно присутствовать блокировочный конденсатор. Колебательный контур, в состав которого также входит катушка индуктивности и разрядник, необходим для генерирования импульсов. С их помощью сварочная дуга зажигается значительно проще. Купленный или изготовленный осциллятор своими руками может быть импульсного и непрерывного действия. Но последний вариант менее эффективен. Кроме того, потребуется наличие дополнительного устройства, необходимого для защиты от большого напряжения.

Правила изготовления

Таким образом, если аппарат планируется использовать исключительно в быту, то лучше всего изготовить осциллятор для сварки своими руками, поскольку его приобретение у производителя и дилера обойдется весьма недешево. В довершение к этому необходимо обладать навыками сборки подобных устройств и знаниями электрической техники. Если вы намереваетесь изготовить осциллятор своими руками, нужно уделять внимание на только правильной сборке, но и грамотной эксплуатации этого устройства. Ведь прибор работает от электричества. И при несоблюдении техники безопасности велик риск получения травмы. Следует тщательно подходить к сборке электрических схем и применять только те детали, которые полностью подходят по своим характеристикам. Если следовать всем рекомендациям, сделать осциллятор собственноручно будет не слишком сложно. Вам лишь потребуются все необходимые инструменты и материалы.
