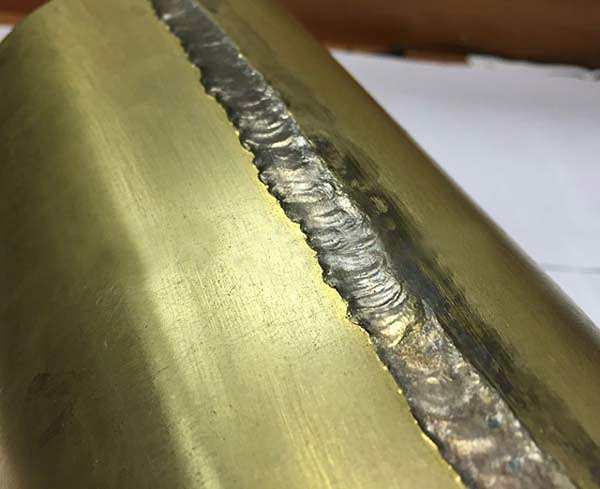

Сварка латуни является технологически сложным процессом, так как входящие в состав сплава медь и цинк обладают различными физико-химическими свойствами. Тем не менее производить соединение различных деталей, изготовленных из латуни, с помощью сварки можно несколькими вполне доступными способами, причем технологически этот процесс в большей степени похож на сваривание меди.
Латунь является двойным или многокомпонентным сплавом меди и цинка, для чего дополнительно добавляют в состав в небольшом количестве олово, никель, свинец, марганец, железо и другие присадки. Металлургическая классификация разделяет латунь и бронзу как разные по физико-химическим свойствам сплавы.
В промышленности используют два основных вида латунных сплавов: однофазный или альфа, где цинк составляет не более 35% от общей массы. Изделия на основе такого состава легко деформируются в любом состоянии без необходимости в дополнительном нагреве. двухфазный или альфа-бета, в состав которого добавляют до 60% цинковой массы. Отличительной чертой данного сплава является хорошая прочность и износостойкость, а вот обработку приходится производить с помощью давления и высокой температуры.
Основная трудность, с которой сталкиваются при сварке латунных изделий, характеризуется большой разностью значений температур плавления меди и цинка. Так, плавление меди начинается при 1080⁰ C, а цинка всего от 420⁰ C, при этом точка кипения последнего составляет 905⁰ C. Поэтому процесс сварки происходит при интенсивном кипении цинка, что сопровождается его частичным выгоранием и частичным испарением в месте термического нагрева.
Сварка латуни также сопровождается образованием соединения кислорода и цинка или окислением последнего по формуле 2Zn+O2=2ZnO. Оксид цинка в виде пленки белого цвета образуется непосредственно в зоне термической обработки и покрывает участки металла в районе сварного шва, тем самым препятствуя свободному сплавлению латунных деталей. Для термической обработки латуни также характерен процесс поглощения свободного водорода, который при попадании в расплавленный металл не успевает вовремя выделиться и застывает, тем самым способствуя образованию газовых пузырей и пор в структуре сварного шва, тем самым значительно снижая его прочность.
Таким образом, если обобщить трудности, с которыми придется столкнуться при сварке латуни, то можно выделить: испарение и выгорание цинка, окисления цинка с образованием оксидной пленки, образование пористости и трещин в месте сварки.
Сварка латуни очень похожа на сварку меди и происходит при температуре в 1100⁰ C, но при этом требуется учитывать все особенности свойственные сплаву меди и цинка, возникающие в процессе проведения сварочных работ.
На практике применяют три основных способа сварки латуни, а именно: электродуговую сварку, газопламенную сварку, аргоновую сварку.
В свою очередь электродуговая сварка делится на: сварку с помощью латунных электродов, сварку с помощью угольных электродов.
Для обычной электродуговой сварки латуни используют постоянный электрический ток прямой полярности. Сварка производится короткой дугой из нижнего положения, которую поддерживают силой тока в 250 ампер для пятимиллиметровых электродов, при этом скорость укладки сварочного шва составляет до 30 сантиметров в минуту.
По окончании работ сварочный шов необходимо проковырять и дополнительно отпустить путем разогрева до температуры в 600-650⁰ C. Изготовление электродов для электродуговой сварки производят из латунной проволоки на основе меди и 40% цинка с небольшими добавками до 5% марганца, алюминия, железа и прочих компонентов.
Сварочные электроды для электродуговой сварки латуни используют двух типов: графитированые, для изделий небольшой толщины не требуют дополнительной присадочной проволоки; толстопокрытые электроды, с многослойным покрытием.
Изготавливают электроды путем покрытия сварочной проволоки типа ЛК-80-3 слоем обмазки толщиной в треть миллиметра, приготовленной из смеси состоящей из одной трети жидкого стекла и двух третьих частей сухих веществ: марганцевая руда — 30%, концентрат титана — 30%, ферромарганцевых компонентов — 15%, меловая крошка — 20%, калий сернокислого — 5%.
После высыхания обмазки ее дополнительно покрывают миллиметровым слоем флюса, представляющего собой смесь жидкого стекла с борным шлаком.
Сварку латуни с помощью угольных электродов производят аналогично процессу сварки медных деталей, с той лишь разницей, что применяется в качестве припоя латунная проволока с содержанием цинка до 40% и пятипроцентной марганцевой присадкой, которая покрыта специальным флюсом.
Электроды угольные
Латунь довольно плохо сваривается с помощью электродуговой сварки, для качественного соединения должны соблюдаться следующие условия: толщина свариваемых листов латуни на один проход не должна быть более 3 мм; объемные изделия необходимо заранее прогревать до температуры в 200-300⁰ C; тонкостенные материалы рекомендуется сваривать одним проходом, так как при многослойной сварке могут образовываться в большом количестве трещины и поры.
Для соединения тонкостенных деталей и труб, выполненных из латуни, в основном применяется газопламенная сварка. При ее использовании для снижения количества испарений молекул цинка, сварку латунных изделий производят пламенем с переизбытком кислорода. Вследствие чего образуется тонкая оксидная пленка ZnO, которая и позволяет в значительной мере уменьшить процесс испарения цинка. Причем кислородный избыток вдобавок позволяет связывать свободный водород, который образовывается в пламени горелки, из-за чего, в свою очередь, уменьшается его проникновение в расплавленный металл. Флюс для газопламенной сварки изготавливают на основе прокаленной буры с добавлением борной кислоты. Эту сухую смесь предварительно разводят водой до состояния густой пасты, а перед началом работ пастообразную массу флюса просто наносят кисточкой на место будущей сварки.
Аргоновая сварка латуни — это процесс соединения металла с помощью электрической дуги в среде инертного газа. В основном используют аргоновую сварку для соединения деталей большой толщины в 5 мм и более. Устройство аргоновой сварки представляет собой токопроводящий зажим, фиксирующий электрод в виде округлого сопла, при помощи которого на место сварного шва и поступает газ аргон. Формирование сварного шва производится с помощью проволочного припоя, который для качественного соединения должен быть полностью идентичен по составу с латунным сплавом свариваемых деталей.
Обязательным условием качества сварки аргоном является необходимость тщательной подготовки места будущей сварки, как в принципе и для других способ сварки. Для этого на краях заготовок необходимо вырезать специальную сварочную кромку, а место сварки тщательно зачистить до идеального блеска с помощью напильника или наждачной бумаги. Для очистки латунных поверхностей от окислов используют метод травления разбавленным раствором азотной или соляной кислоты, причем кислотную очистку надо проводить непосредственно перед началом сварочных работ.
В домашних условиях детали из латуни можно достаточно легко спаивать при помощи паяльной лампы и оловянного припоя, используя в качестве флюса вполне доступную буру.
Стоит знать и помнить, что во время сварки латунных изделий образуется оксид цинка в виде белого порошка или белесых паров, который является токсичным веществом и противопоказан для попадания внутрь человеческого организма. Поэтому необходимо производить сварочные работы либо на открытом воздухе, либо при хорошей вытяжной вентиляции, а также в обязательном порядке воспользоваться такими средствами индивидуальной защиты, как защитная маска или защитные очки и респиратор.
