Сварка является наиболее популярным и эффективным процессом изготовления балок, двутавровых, подкрановых, коробчатых и др. Применяются сварные балки в различных сферах – как при изготовлении мостовых и крановых конструкций, так и при возведении любых общественных строений.

Сварные балки применяются и при изготовлении простых металлоконструкций, что объясняется их надежностью в эксплуатации и достаточно простой технологией изготовления.

Технология сварки балок представляет собой процесс сварки длинных продольных швов. Обычно это тавровые или стыковые швы. Для автоматизации сварки таких швов при изготовлении тавровых, коробчатых и других балок обычно применяют сварочные тележки и трактора.

Сварочные тележки и трактора

Сварочные трактора выполняют прямолинейные продольные швы. Сварочная головка крепится на сварочном тракторе, который перемещается вдоль шва либо по поясу балки, либо по отдельной направляющей, расположенной непосредственно вдоль участка для сварки балок. Сварочный трактор может иметь блок колебаний сварочной горелки, что позволяет производить заполняющие сварочные швы. Скорость перемещения трактора регулируется и позволяет использовать высокопроизводительные процесс.

Сварочные колонны

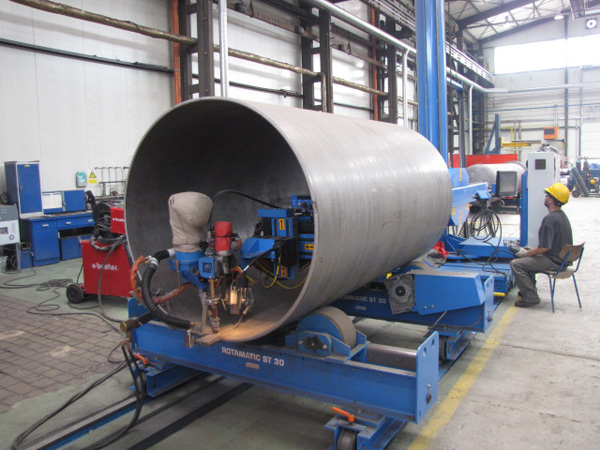

Сварочная колонна представляет из себя вертикальную мачту с горизонтальной стрелой, на конце которой крепится сварочная головка. Колонна со стрелой имеет два основных размера: высота мачты и длина стрелы. Достаточно часто колонна устанавливается на подиуме-тележке, который имеет возможность перемещения по рельсовому пути со сварочной скоростью. Благодаря этому колонны используют при автоматической сварке балок.

Высокопроизводительные сварочные процессы для автоматической сварки балок

В качестве сварочных процессов при изготовлении сварных балок наиболее часто используется сварка под флюсом (SAW - Submerge Arc Welding) и дуговая сварка (MIG/MAG, ТАНДЕМ). Последнее время для сварки балок стал интересен и относительно новый инновационный гибридный лазерно-дуговой сварочный процесс Laser Hybrid.

Сварка под флюсом имеет свои плюсы по сравнению с остальными процессами, но среди основных минусов является то, что она не может производиться во всех пространственных положениях. Большие габариты и вес сварочной головки уменьшают доступность к сварочным швам балок.

Преимуществами дуговых процессов является сварка во всех положениях, в частности вертикальные швы и то, что отпадает необходимость использования сварочного флюса. Благодаря этому можно уменьшить или вовсе исключить количество кантовок сварной балки при её изготовлении. При использовании сварочного процесса ТАНДЕМ и процесса Laser Hybrid в сочетании со сварочными роботами достигается такая же производительность, как при сварке под флюсом.

Специальный процесс для сварки балок

Высокая производительность сварочного процесса ТАНДЕМ (Tandem) обеспечивается одновременной подачей 2-х сварочных проволок с раздельным электрическим потенциалом в одну сварочную ванну. Благодаря этому появляется возможность управления горением дуги и формированием шва при высоких скоростях сварки (до 5 м/мин) и незначительным тепловложением. Это очень важно для сварки балок, так как влияет на её коробление.

Преимуществом сварочного процесса Laser Hybrid является экономия материалов и в некоторых случаях отсутствие требования разделки кромок под сварку, например при стыковых соединениях.
