Достаточно часто во время проведения разнообразных ремонтных работ случается так, что становится необходимым применить технологию точечной сварки. В наши дни есть много агрегатов, которые могут быть использованы с такой целью. Однако можно собрать аппарат точечной сварки своими руками. Но для этого следует разобраться в этом вопросе.

Что такое точечная сварка своими руками?

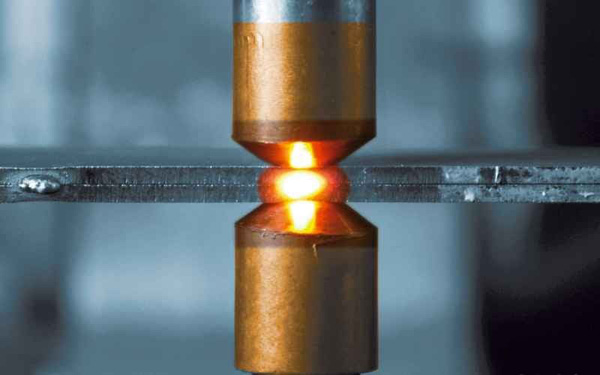

Это разновидность контактной спайки, при которой ток (электрический) проходит через металл, который разогревается в месте соприкосновения обеих деталей. В этой точке материал плавится, а главное – в этот момент создается сварочное ядро, диаметр которого может быть в диапазоне между четырьмя и двенадцатью миллиметрами. При этом оно имеет форму чечевицы.

Точечная сварка протекает в несколько этапов:

1. На первом из них детали, которые подвергаются сплавлению, сопоставляются друг с другом в необходимом положении. Затем располагаются между электродами, после чего они сильно друг к другу прижимаются.

2. Детали нагреваются, что делает их достаточно пластичными, и они деформируются.

Для того чтобы была возможна точечная сварка своими руками дома, необходимо соблюдать некоторые условия:

1. Поддерживать постоянную скорость перемещения двух электродов.

2. Сохранять необходимую величину давления, а также полный контакт свариваемых деталей.

Плюсом такого метода является то, что он экологически чистый. А швы, получаемые в результате точечной сварки, отличаются высокой механической прочностью. Однако есть и недостаток у этого метода – швы не имеют герметичности.

Область применения

Точечная сварка своими руками чаще всего используется во время ремонта бытовой техники. Хотя область применения этого метода велика – различные работы с алюминием, кабелем или починка мелкой кухонной утвари. Самодельные сварки также могут иметь самую разнообразную конфигурацию.

Они могут быть небольшими переносными, а могут быть представлены аппаратами достаточно внушительных размеров, которые используются для выполнения объемной работы. В домашних условиях точечная сварка своими руками чаще всего выполняется на настольных агрегатах, которые могут быть использованы для цветных и черных металлов.

Как сделать сварочный аппарат самостоятельно?

Перед тем, как приступить к его созданию, нужно понять, что машина должна получиться достаточно мощной и простой в эксплуатации. Сильный аппарат способен совместить листовую сталь высокого качества, имеющую толщину 3 мм.

Основной конструктивной деталью сварочного аппарата является базисный трансформатор. Лучше всего для этого использовать устройство серийного производства. К примеру, ОСМ-1. При этом первичная обмотка трансформатора должна остаться без изменения, содержать она должна не менее 200 витков. А вот вторичную следует заменить на более мощную. В первом случае лучше использовать провод ПЭВ 2-1.9, а во втором – ПВЗ-50.

Регулировать величину тока в аппарате не обязательно. Во время сварки стоит ориентироваться на продолжительность нагрева, а также контролировать визуально по окраске. Держатели для электродов можно выполнить из дюралюминиевого прута. Диаметр его должен быть 30 мм.

Нижний электрод нужно сделать неподвижным. Затем изолировать его от крепежных болтов и щечек шайбами или клейкой лентой. Электроды желательно выбрать медные, диаметр – равный 12 мм. В держателях их закрепите с помощью двух болтов или латунной шайбы.

Далее нужно взять какие-либо пружины. Например, можно использовать такие от раскладушки. Держатели вместе с электродами нужно развести пружиной в исходном положении. Сварочный точечный аппарат следует подключить в сеть при помощи автоматического выключателя, который должен быть рассчитан на 20 А, не менее.

Самим агрегатом можете управлять магнитным пускателем, включаться который должен нажатием педали. Вторичная обмотка и корпус трансформатора должны быть заземлены. Детали, которые необходимо сварить, нужно зажать между электродами. Ток, протекающий между ними, разогреет металл. После этого электричество отключается. А сила сжатия электродов увеличивается. В итоге получается сварное соединение.
