Если производить сварку на точечной машине, частично перекрывая каждую предыдущую точку последующей, получится сплошной герметичный шов.

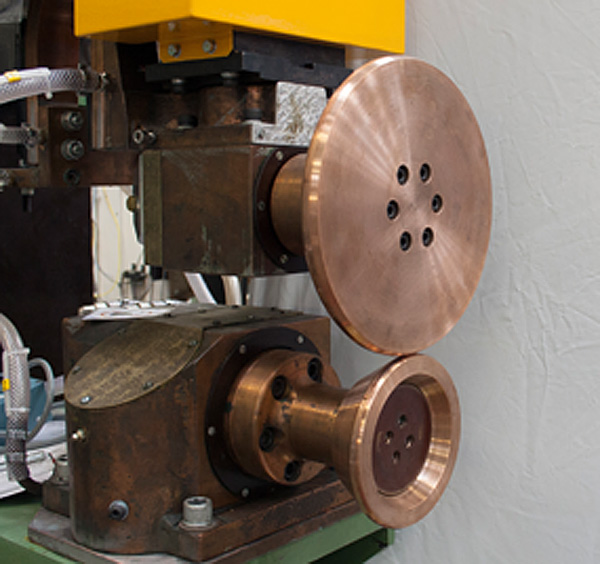

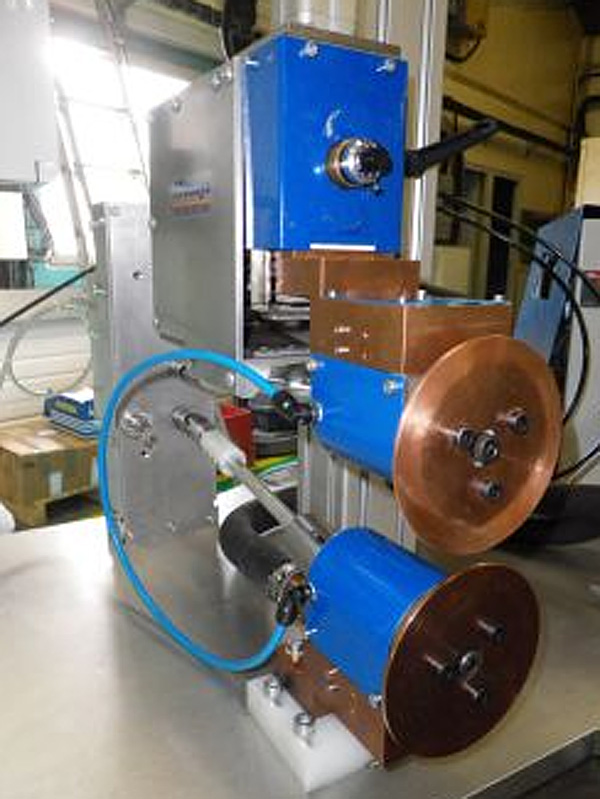

Чтобы ускорить и механизировать процесс наложения такого шва, сварочная машина оснащается, электродами, выполненными в виде роликов.

Особенности:

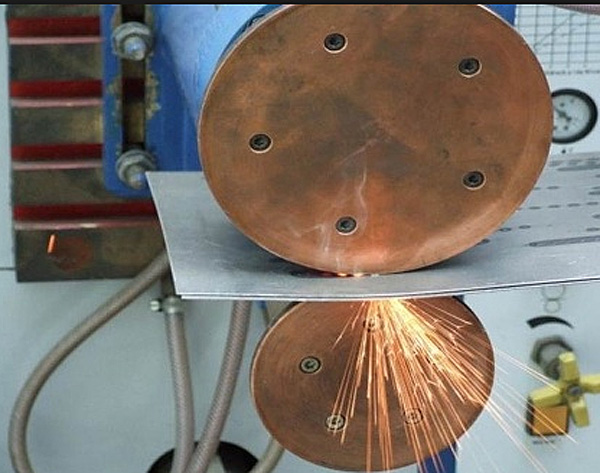

При сварке ролики машины вращаются, перемещая свариваемое изделие. Сварочный ток периодически включается специальным прерывателем. Периоды протекания тока и промежутки между ними выбираются такими, чтобы при определенной скорости вращения роликов точки перекрывали друг друга на 1/4—1/5 часть. Оснащенная таким образом машина называется шовной (роликовой).

Шовную сварку можно производить без прерываний сварочного тока, однако сварка при этом получается менее качественной, так как труднее сохранить постоянство параметров процесса сварки.

Режим шовной сварки

Качество шовной сварки и подготовка деталей определяются в основном теми же факторами, что и при точечной сварке. Кроме того, при шовной сварке на качество соединений влияет также цикл сварки (время включения тока и паузы), шаг точек, скорость сварки и ширина рабочей части роликов. Шаг точек устанавливается 1.5-4.5 мм и увеличивается с повышением толщины деталей.

• Удовлетворительное качество шовной сварки без прерывания тока можно получить для сталей толщиной до 0,5 мм.
• При больших толщинах для получения качественного соединения следует увеличивать скорость сварки до 8—15 м/мин, чтобы в качестве импульсов для сварки отдельной точки использовались полупериоды тока промышленной частоты.
• Шовная сварка освинцованной и луженой сталей требует повышенной силы тока, так как переходное сопротивление я этом случае незначительно, особенно в горячем контакте, когда легкоплавкое покрытие переходит в жидкое состояние.

Качество сварки:

На качестве шовной сварки сказывается изменение сопротивления вторичного контура машины при перемещениях ферромагнитных масс деталей в процессе сварки, влекущее собой изменение силы сварочного тока.

Это имеет место при сварке продольных швов обичайки, когда она в отдельных положениях полностью одевается на рукав и при массивных стальных поворотных приспособлениях, изменяющих свое положение по отношению к вторичному витку сварочного трансформатора.
