В этой статье мы рассмотрим, что нужно знать о газовых баллонах, чтобы правильно подобрать его для различных задач.

Пропановые баллоны используются для приготовления пищи в негазифицированных местах. К ним подключается варочная газовая плита через шланг с редуктором. Еще красные баллоны необходимы для обеспечения топливом конвекторов, тепловых пушек, ИК-обогревателей, работающих на газу. Газовая сварка и резка тоже нуждаются в горючем газе и его смешивании с кислородом. Рассмотрим, что нужно знать о газовых баллонах, чтобы правильно подобрать его для таких задач.

Что за газ в баллоне

Баллоны для сварки, кухонных печей, обогревателей обозначаются красным цветом и заправляются пропан-бутановой смесью, хотя везде их называют пропановыми. В зимнее и летнее время соотношение этих двух газов меняется. Это необходимо, чтобы обеспечить нормальный процесс сжижения и испарения.

Бутан при отрицательной температуре окружающего воздуха становится жидким, а испаряется только при показателях термометра выше ноля. Пропан способен испаряться при температуре до -42º С. Поэтому зимний газ продается с соотношением 90% пропана и 10% бутана, иначе он просто не сможет переходить в газовую фазу и поступать к потребляющим устройствам. Летний газ выпускается с пропорцией 50/50%, иначе вещество не перейдет в жидкую фазу и не поместится в баллоне в нужном объеме.

Независимо от соотношения двух горючих газов, заполненность баллона никогда не бывает "под завязку". Это невозможно физически и опасно с технической стороны (чтобы не произошел взрыв), поэтому при наполнении 85% считается, что баллон полный.

Покупая пропан-бутановую смесь летом, старайтесь использовать ее до заморозков. Для эксплуатации голубого топлива в зимний период покупайте баллоны зимой.

Конструкция и комплектация

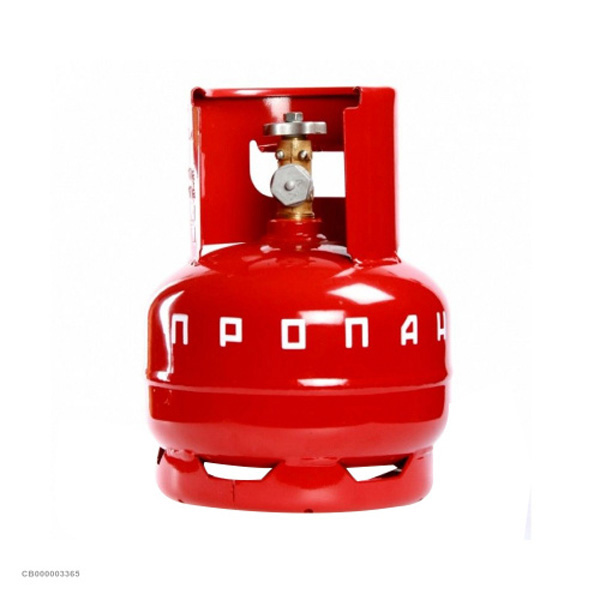

Все газовые баллоны имеют цилиндрическую форму, полукруглое дно и вентиль, через который происходит подключение редуктора. У резервуаров от 12 л предусматривается подставка, чтобы они могли сохранять устойчивость в вертикальном положении. Некоторые модели оснащаются защитным бортиком вокруг вентиля, чтобы предупредить повреждение хрупкого латунного элемента при падении.

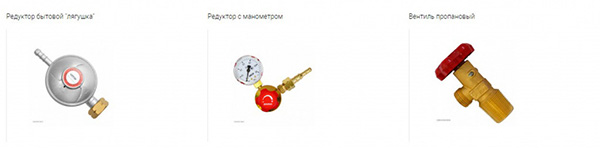

На вентиле предусмотрена левая резьба, поэтому регулятор газа тоже должен быть пропановым (помечается красным цветом и поперечной насечкой на гайке). Для кухонной плиты или обогревателя достаточно бытового редуктора типа "лягушка", который только выравнивает давление на выходе. Сварщику требуется редуктор пропановый с манометром, позволяющая точно установить расход газа.

Вентиль может иметь разъем СНГ, к которому подходит большинство редукторов, продаваемых в России. Второй вариант вентиля — KLF, больше распространен в Европе. Чтобы подключить к нему редуктор СНГ, необходим переходник.

Оба типа присоединяются к баллону через паронитовую прокладку. Без нее соединение будет не герметичным. Прокладка постепенно становится тоньше и нуждается в замене. Практично иметь в запасе 1-2 прокладки.

Чтобы избыточное давление не привело к взрыву баллона, в некоторых моделях предусматривают предохранительный клапан. Если во время заправки или падения произойдет скачок давления, лишний газ выйдет наружу. Но защитное средство есть не у всех резервуаров.

Вместимость сосуда и расход газа

Стальные баллоны бывают с емкостью от 5 до 50 л. Композитные вмещают от 5 до 47 л. Чем больше резервуар, тем реже придется его заправлять и на дольше хватит газа. Но с увеличением вместимости растут и наружные габариты, а также вес.

Для обогревателей часто выбирают пропановые баллоны на 27 литров, которые устанавливаются внутрь корпуса. Сварщики используют баллоны на 47 и 50 литров, чтобы реже отрываться от работы для смены сосудов. Для кемпинга и пикников нужны легкие и компактные резервуары на 5 л.

Расход газа в баллоне зависит от характеристик потребляющего оборудования и частоты использования. Например, для мощного обогревателя с потреблением 1 кг/ч баллона 27 л хватит на 13 часов непрерывной работы, поскольку газа в 27 литровом баллоне около 23 л, а его плотность 0.556 кг/л, умноженная на объем, дает массу почти 13 кг газа. А вот для пищеприготовления баллона 50 л может хватить на все лето.

Источник видео: Hexagon Ragasco Russia

Материал изготовления

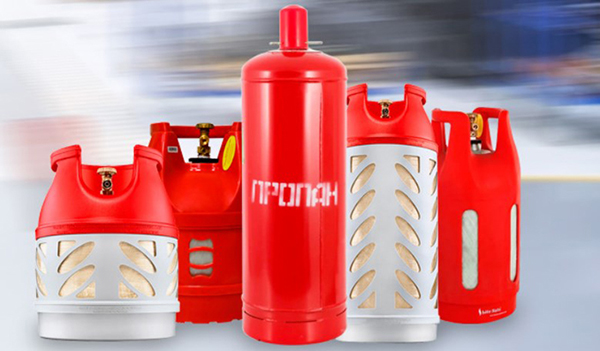

Пропановые баллоны изготавливают из стали или стекловолокна. Первые получают путем приваривания дна и крышки к цилиндрической трубе. У них толщина стенки 3 мм. Такая конструкция допустима, поскольку газ переходит внутри в жидкую стадию и не создает чрезмерной нагрузки на стенки емкости (в отличие от метана). Максимальное давление не превышает 3 МПа, а рабочее обычно находится на уровне 1.5 МПа. Стоят металлические резервуары дешево, но постепенно ржавеют, могут дать течь.

Композитные баллоны изготавливают на стекловолоконной основе, обеспечивающей повышенную прочность. Дополнительно сосуд заключен в пластиковый кожух. Предусматриваются окошки для контроля остатка сжиженного газа. Композитные баллоны легче стальных, прочнее, обладают длительным сроком службы, но стоят дороже.

Обе разновидности баллонов подходят для подключения кухонных плит, обогревателей, сварочной аппаратуры. Единственное, композитные баллоны лучше защищены от коррозии. Еще они легче, поэтому при частой транспортировке сварочного оборудования меньше придется напрягать спину.

На что смотреть при покупке

Покупая новый баллон в магазине, проверьте его паспорт, в котором указано соответствие ГОСТ и ТУ, есть сведения о изготовителе, масса пустого и полного резервуара, аттестация. Эта информация дублируется на корпусе емкости ближе к вентилю. Данные выбиваются на самом баллоне или прикрепленной пластине.

Получая б/у баллон при обмене, обращайте внимание, чтобы на нем не было вмятин. Обязательно проверьте дату следующего технического освидетельствования. Если она просрочена, требуйте другой баллон.

Почему взрываются газовые баллоны

Основная причина взрыва газовых баллонов — утечка содержимого через изношенный вентиль. Если резервуар хранится в помещении, то газ скапливается и воспламеняется от случайной искры. Поэтому хранить пропановые баллоны требуется в специальных уличных шкафах. Они оснащены отверстиями для проветривания и дверками с возможностью запирания.

Еще одна причина взрыва пропановых баллонов — близкое расположение к источникам тепла или пребывание под прямыми солнечными лучами. От радиаторов отопления, мест выполнения сварочных работ и других горячих предметов сосуд должен находиться на расстоянии не менее 5 м.

Правила транспортировки, хранения и эксплуатации

Транспортировка

Перевозить купленный красный баллон можно только в грузовом/багажном отсеке автомобиля, при этом нужно надежно закрепить сосуд, исключив вероятность ударов о другие предметы. Оставлять баллон в машине без присмотра нельзя. Большие партии баллонов транспортируют закрепленными в стойках в грузовых авто.

При перевозке запрещается:

• курить рядом;
• размещать в кузове другие взрывоопасные вещества;
• останавливаться у огня;
• резко тормозить;
• передвигаться на высокой скорости.

Для перевозки емкости по месту (внутри большого цеха, от шкафа к рабочему месту сварщика и т. д.) пригодится тележка. Тогда не придется нести баллон в руках или катить на донышке.

Хранение

Пропановый баллон нельзя хранить в:

• местах с резким перепадом температур;
• жилых помещениях;
• подвалах, чердаках;
• местах, где расположены другие взрывоопасные вещества.

Для подключения к конвектору или кухонной плите оптимально приобрести уличный шкаф, проделать отверстие для шланга в стене и присоединить к баллону.

Эксплуатация

При использовании резервуара для сварки, обогрева или пищеприготовления соблюдайте следующие правила:

• перед заправкой сливайте конденсат через открытый вентиль;
• после подключения проверьте герметичность соединения мыльным раствором, нанося его на штуцер и гайку, а также ниппель;
• используйте только газовые шланги;
• заправляйте резервуар на сертифицированных станциях, иначе качество газа может быть очень плохим;
• соблюдайте сроки технического освидетельствования;
• если почувствовали запах газа, закройте вентиль и вызовите мастера;
• устанавливайте комплектующие от надежных производителей.

Ответы на вопросы: как выбрать пропановый газовый баллон правильно?

1. Подключил баллон к печке, но газ не идет, что делать?

- Немного стравите газ, проверьте, не пережат ли шланг, открыт ли вентиль.

2. После опрокидывания обогревателя с размещенным баллоном внутри оборудование не работает, в чем причина?

- Скорее всего, сработал датчик опрокидывания и заклинил в таком положении. Поставьте обогреватель и покачайте его по сторонам. Защитная система должна разблокироваться.

3. Как часто нужно сдавать баллон на освидетельствование?

- Для бытовых баллонов периодичность освидетельствования составляет 5 лет.

4. Как защитить баллоны от обратного удара пламени при газовой сварке/резке?

- Не залазьте ядром пламени в сварочную ванну. Установите на выходе из резака/горелки обратный клапан, препятствующий движению газов в обратном направлении.

5. Где проводить освидетельствование газового баллона?

- В фирмах, имеющих лицензию на такие испытания. Обычно такие услуги предлагают некоторые СТО, заправочные станции.
