Алюминий по своей природе имеет ряд преимуществ перед другими металлами. Это в первую очередь малый вес, высокая прочность, стойкость к воздействию перепадов температур, невосприимчивость к коррозии и т.д. Именно по этим причинам алюминий используется в различных отраслях промышленности: пищевая, химическая, автомобилестроение, машиностроение, кораблестроение и т.д.

Для получения высокопрочного сварочного соединения используется несколько способов сварки, но одним из самых лучших считается метод аргонодуговой сварки TIG. Данный метод обеспечивает высокую прочность шва, глубокий и плотный провар, красивый внешний вид соединения. Поэтому ТИГ-сварка в простонародье имеет еще одно название – «элитная сварка».

Особенности сварки алюминия

Сварка алюминия обладает рядом особенностей по сравнению с другими металлами:

• Наличие оксидной пленки на поверхности изделия. Температура плавления оксидной пленки более 2050°С. Для ее удаления используется метод травления (очистки металла) и специальное сварочное оборудование.
• Невысокая температура плавления. Алюминий обладает низкой температурой плавления (660°С) и высокой теплопроводностью, в результате возрастает вероятность прожига заготовки.
• Требуется большее вложение энергии. За счет большой теплопроводности алюминия, нужно вносить при сварке до 6 раз больше тепла, чем при сварке простой стали, или применять метод предварительного прогрева.
• Образование пор в сварочном шве. Поры в алюминиевых заготовках, в отличие от стальных, формируются внутри сварочного шва, возле границ сплавления с обрабатываемым металлом у поверхности сварочного соединения.

Достоинства TIG-сварки алюминия

При контактах с кислородом, на поверхности алюминия создается тонкий слой оксидной пленки, для проплавления которой нужна очень высокая температура. Поэтому используется подача защитного газа аргона, который способен вытеснять кислород из зоны сварки. При этом присадочный пруток расплавляется, создавая прочный сварочный шов.

Достоинства сварки алюминия методом ТИГ на переменном токе:

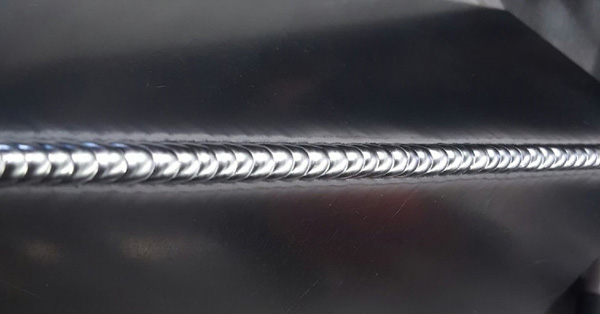

• достигается аккуратный тонкий шов высокой прочности;
• возможность сваривать разные сплавы на основе алюминия;
• высокая стабильность сварочной дуги;
• плотный глубокий провар и высокопрочное соединение на протяжении всего шва.

Сварка алюминия на переменном токе методом ТИГ имеет свои особенности, о которых мы поговорим ниже.

Что применять для аргонодуговой сварки TIG изделий из алюминия

Для аргонодуговой сварки TIG алюминия используют специальные аппараты с возможностью сварки на переменном токе AC TIG.

Импульсный режим сварки TIG Pulse позволяет добиться более качественного проплавления алюминиевых заготовок с контролируемым тепловложением, исключая коробление, наплывы и прожиг металла.

Также важно использовать качественную маску типа «Хамелеон» или сварочный щиток. При использовании маски «Хамелеон» затемнение будет происходить автоматически, за счет специального светового фильтра.

Для чего используется переменный ток

При сварке алюминия на постоянном токе обратной полярности, оксидная пленка будет разрушаться, но при этом нужно использовать высокие токи для проплавления тугоплавкого материала.

При сварке на высоких токах начинает быстро разрушаться вольфрамовый электрод, и возрастает риск прожига заготовки. Сварка постоянным током при прямой полярности не позволяет разбить оксидную пленку, хотя и делает дугу более стабильной.

Режим переменного тока позволяет автоматически переключать полярность тока во время сварочного цикла. В результате в начале цикла будет разрушаться оксидная пленка, а при следующем цикле осуществляется глубокий и плотный провар алюминия. Настройка полярности и баланса тока позволяют минимизировать разрушение вольфрамового электрода, увеличивая его срок службы, и при этом регулировать зону очистки и глубину проплавления.

Как и для чего подготавливают алюминиевые изделия перед сваркой

От подготовки поверхности заготовки зависит качество будущего шва. Перед работой необходимо очищать каждое изделие, даже если визуально на его поверхности не видно следов масел, стружки и прочих загрязнений.

Процесс подготовки заготовки:

• с помощью растворителя (ацетон, бензин, уайт-спирит) обрабатывают рабочую поверхность алюминия;
• затем зачищают химическим или механическим методом поверхность, удаляя оксидную пленку;
• после чего необходимо просушить изделие до начала цикла сварки.

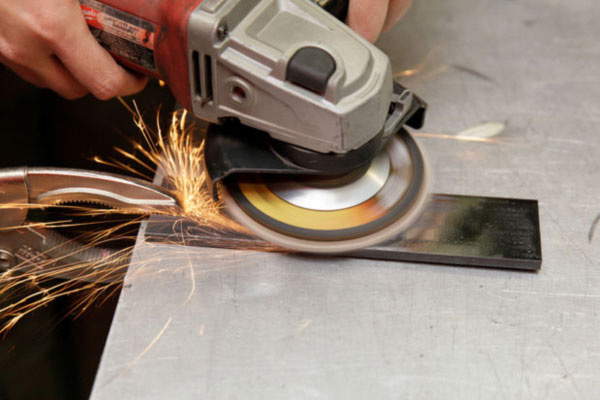

Для механического метода очистки используется наждачная бумага или проволочные щетки. Химический метод – применение щелочных растворов с последующей промывкой в горячей и холодной воде и просушкой заготовки.

Сварка изделий из алюминия вольфрамовым электродом

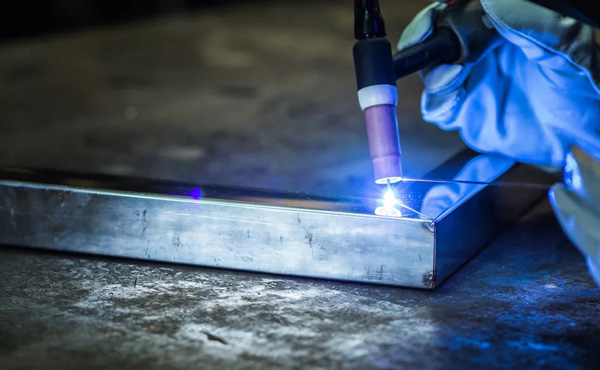

Сварка ТИГ алюминия выполняется вольфрамовым электродом.

Рекомендации при сварке алюминия:

• присадочный пруток перемещают перед электродом вдоль шва;
• аргон тяжелен, чем кислород, поэтому рекомендуется выполнять сварку алюминия только в горизонтальном положении;
• при вертикальной или потолочной сварке нужно применять смесь аргона и гелия;
• необходимо работать сварочной дугой минимальной длины, располагая электрод максимально близко к обрабатываемой поверхности алюминия;
• скорость сварочного цикла должна быть большой: чем выше скорость, тем качественнее шов;
• при вертикальном положении электрода можно добиться более стабильной дуги;
• присадочный материал должен подаваться плавно, так как при резких рывках увеличивается разбрызгивание металла и ухудшается качество шва.
