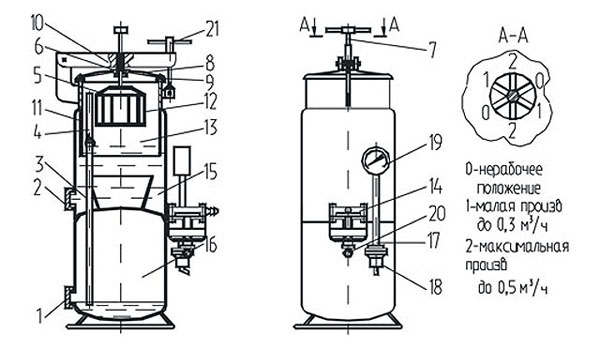

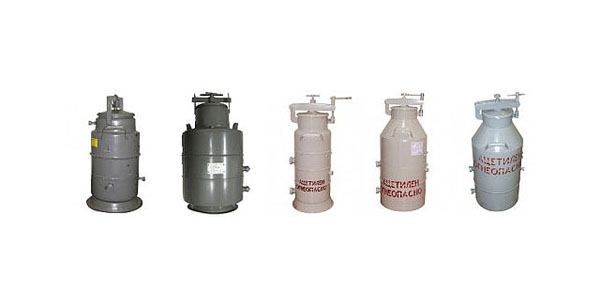

Генератор ацетиленовый (газогенератор) представляет собой цилиндрический корпус, состоящий из вытеснительной 15 камеры и ресивера - промывателя 16. В вытеснительной камере находится обечайка-газообразователь 13. Через горловину 11 в газообразователь вставляется загрузочное устройство.

Загрузочное устройство состоит из крышки 8, с вваренной втулкой 6, куда вставляется шток 7, на котором закреплено коромысло 5. На коромысле подвешена корзина 12. Корзина изготовлена из стальных прутков. Конструкция корзины исключает возможность высыпания карбида кальция и обеспечивает удаление продуктов реакции карбида кальция с водой (шлама).К горловине крышка притягивается траверсой 10 при помощи воротка 21.

Для обеспечения герметичности на горловину надет резиновый уплотнитель 9. Объем газообразователя соединен с ресивером – промывателем трубкой 3,оснащенной съемным наконечником 4, который предотвращает унос воды и продуктов распада из газообразователя в ресивер-промыватель. Верхний конец трубки установлен на уровне заливки воды в корпус генератора.На корпусе генератора размещены сливные пробки 1 и 2, тройник 17, на котором закреплены предохранительный клапан 18, манометр 19; предохранительный затвор 14.

Принцип работы ацетиленовый генератора заключается в следующем. При установке загрузочного устройства (корзины) 12 и погружении корзины с карбидом кальция в воду начинается выработка ацетилена, давление в генераторе растет. Повышающееся давление оттесняет воду из газообразователя 13 в полость вытеснительной камеры 15, прекращая реакцию. При отборе газа из генератора давление в газообразователе снижается и вода из вытеснительной камеры вступает в контакт с карбидом кальция.

По мере выработки карбида кальция продукты распада (шлам) собираются на днище газообразователя , а выделяющийся из них остаточный ацетилен остается в газообразователе, что обеспечивает более плавное поддержание давления в генераторе к концу цикла. В случае, если давление в генераторе превысит допустимое (это возможно при прекращении отбора), срабатывает предохранительный клапан 18 и сбрасывает излишки газа в атмосферу. Ресивер 16, благодаря большому объему, обеспечивает равномерную работу генератора и одновременно охлаждает ацетилен, который, поступая через отборную трубу, проходит через слой воды, освобождаясь от частиц ила. Затвор 14 обеспечивает гашение пламени обратного удара и препятствует попаданию в генератор кислорода со стороны потребления.

Для полного исключения перетока кислорода в ацетиленовый генератор и в соединительный рукав на входном штуцере горелки, резака рекомендуется установка обратных клапанов. Эксплуатация защитных устройств – в соответствии с паспортами на эти устройства.
