Визуальным контролем (ВИК) проверяют качество подготовки и сборки заготовок под сварку, качество выполнения швов в процессе сварки и качество готовых сварных соединений. Обычно визуальным осмотром контролируют все сварные изделия независимо от применения других видов контроля.

Визуальный контроль во многих случаях достаточно информативен и является наиболее дешевым и оперативным методом контроля.

Контроль заготовки и сборки. Внешнему осмотру подвергают свариваемые материалы для выявления (определения отсутствия) вмятин, заусенцев, окалины, ржавчины и т. п. Проверяют качество подготовки кромок под сварку и сборку заготовок.

К основным контролируемым размерам собранных под сварку деталей (изделий) относят зазор между кромками и притупление кромок - для стыковых соединений без разделки кромок; зазор между кромками, притупление кромок и угол их разделки - для соединений с разделкой кромок; ширину нахлестки и зазор между листами - для нахлесточных соединений; зазор между листом и кромкой, угол между свариваемыми элементами, а также притупление и угол скоса кромок - для тавровых соединений; зазор между свариваемыми элементами и угол между ними - для угловых соединений.

Детали, узлы или изделия, собранные под сварку с отклонением от технических условий или установленного технологического процесса, бракуют. Средства, порядок и методика визуального контроля предусматриваются технологическим процессом производства или нормативной документацией.

Наблюдение за процессом сварки. На этом этапе сварщик помимо контроля режимов сварки (тока, напряжения, скорости сварки и т. п.) и стабильности горения дуги следит за правильностью выполнения валиков в многослойных швах. Особенно важным на этом этапе является тщательный осмотр первого слоя при любом количестве слоев. Качество сварки первого слоя оценивают при необходимости с помощью лупы, а для оценки качества конструкций ответственного назначения иногда применяют также капиллярную дефектоскопию.

Осмотр готовых изделий. Визуальным контролем невоору­женным глазом или с помощью лупы выявляют прежде всего дефекты швов в виде трещин, подрезов, пор, свищей, прожогов, наплывов, непроваров в нижней части швов. Многие из этих дефектов, как правило, недопустимы и подлежат исправлению. При визуальном контроле выявляют также дефекты формы швов, распределение чешуек и общий характер распределения металла в усилении шва.

Внешний вид поверхности шва характерен для каждого способа сварки, а также для пространственного положения, в котором выполнялась сварка. Равномерность чешуек характеризует работу сварщика, его умение поддерживать постоянную длину дуги и равномерную скорость сварки. Неравномерность чешуек, разная ширина и высота шва указывают на колебание мощности дуги, частые обрывы и неустойчивость горения дуги в процессе сварки. В таком шве возможны непровары, поры, шлаки и другие дефекты. При сварке в вертикальном и потолочном положениях сварные швы имеют резко выраженную неравномерность чешуек, бугры, седловины и наплывы. При сварке в защитных газах в вакууме внешняя поверхность швов гладкая, блестящая, без чешуек и имеет вид полоски расплавленного металла. В сварных швах, выполняемых из титана и других активных материалов, контролируют цвет и величину зоны цветов побежалости.

Сварные швы часто сравнивают по внешнему виду со специальными эталонами. Геометрические параметры швов измеряют с помощью шаблонов или измерительных инструментов (УШС-3, УШС-2, Шаблон Красовского, шаблон Ушерова-Маршака).

Тщательный визуальный осмотр (контроль) - обычно весьма простая операция, тем не менее может служить высокоэффективным средством предупреждения и обнаружения дефектов. Только после проведения визуального контроля и исправления недопустимых дефектов сварные соединения подвергают контролю другими физическими методами (рентгеновский контроль, ультразвуковой контроль и т.д.) для выявления внутренних дефектов.

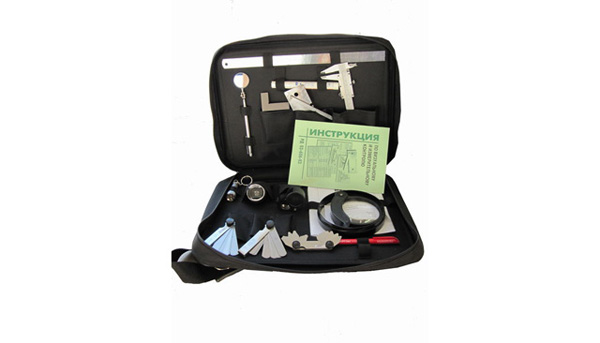

Как правило, для визуального и измерительного контроля сварщики на предприятиях используют комплект инструментов ВИК (набор инструментов ВИК). Набор инструментов ВИК позволяет сотруднику провести не только визуальный контроль, но и измерительный, прямо на месте. Комплект ВИК упакован в эргономичную переносную наплечную инструментальную сумку, которая позволяет носить с собой весь необходимый для контроля инструмент, а также инструкцию по ВИК, блокнот для записей наблюдений.
