Сварочный кабель

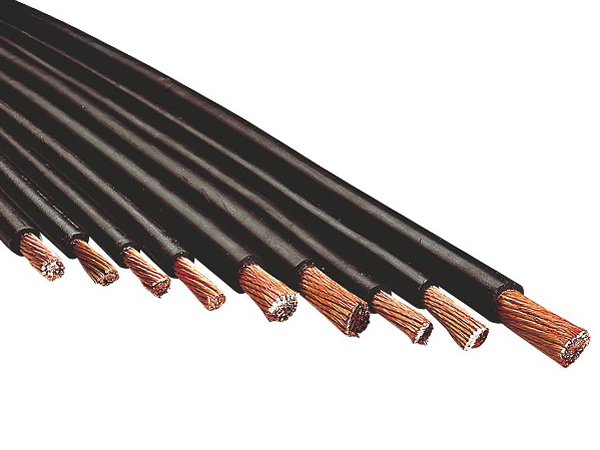

Кабель сварочный представляет собой гибкий изолированный провод, состоящий из множества сплетенных между собой токопроводящих жил. Жилы выполнены из пролуженых проволок, диаметр которых равен 0,18-0,2 мм.

Назначение сварочного кабеля - подвод тока к электродержателю от сварочной машины.

Конструктивно он состоит из двух элементов:

1. Многопроволочной, медной токопроводящей жилы, имеющей круглую форму. Токопроводящие жилы проводов, используемых в регионах с тропическим климатом, изготавливаются из медной проволоки. При этом проволока покрывается оловяно-свинцовым припоем и лудится оловом. Содержание олова в припое — не менее 40%.
2. Оболочки, выполненной из шланговой резины. Для кабелей, рассчитанных на эксплуатацию в условиях холодного климата, оболочка изготавливается из шланговой резины холодостойкого исполнения. Для одножильных проводов марки КГ допустима замена оболочки и самой изоляции специальной изоляционно-защитной оболочкой. Такая оболочка имеет номинальную толщину, равную сумме номинальных толщин оболочки и слоя изоляции (либо двойной толщине изоляции).

Как подобрать кабель сварочный?

Для обеспечения продуктивной и бесперебойной работы сварочного оборудования, необходимо правильно подобрать к нему кабель. Для этого необходимо внимательно ознакомиться с характеристиками используемого сварочного аппарата. Главным критерием выбора сварочного кабеля является максимальный сварочный ток. На отечественном рынке представлено 7 марок данной продукции. Маркировка выполняется в зависимости от количества жил и диаметра сечения провода. К примеру, буквы КГ в названии изделия обозначают, что вы имеете дело с кабелем гибким или кабелем особо гибким. Если после данных букв в маркировке продукции следуют Т либо ХЛ, значит, провод имеет тропическое или хладостойкое исполнение.

Цифры в названии указывают на наличие одной токопроводящей жилы. Число, стоящее после знака умножения, обозначают диаметр сечения жилы провода. Например, КГ1х95, КГх16 и т.д. Для использования с бытовыми сварочными аппаратами применяется кабель сварочный КГ 1х16 (либо КГ 1х25). Нагрузка электрического тока для проводов данных марок — до 250 А.
При выборе кабеля для полупрофессиональных сварочных аппаратов стоит отдать предпочтение проводу КГ 1х35, так как значение его максимальной нагрузки равняется 350 А. Профессиональное сварочное оборудование лучше всего работает с кабелем марки КГ 1х50. Такой провод рассчитан на ток до 500 А. Помимо описанных выше марок также есть возможность приобрести кабель КГН. Температурный диапазон данного провода — -30...+50°С. На каждый представленный в нашем каталоге кабель имеется заводская сертификация.
