Механизмы подачи сварочной проволоки LF-74

Механизмы подачи сварочной проволоки LF-74

Артикул: K2426-4/ K2426-5

Производитель: Lincoln Electric

⌀ порошковой проволоки, мм: 0,8 - 2,0

⌀ сплошной проволоки, мм: 0,6 - 1,6

Скорость подачи проволоки, м/мин: 2,5-20,3

Габариты, мм: 282x259x328/ 389x330x704

Вес, кг: 20/ 32

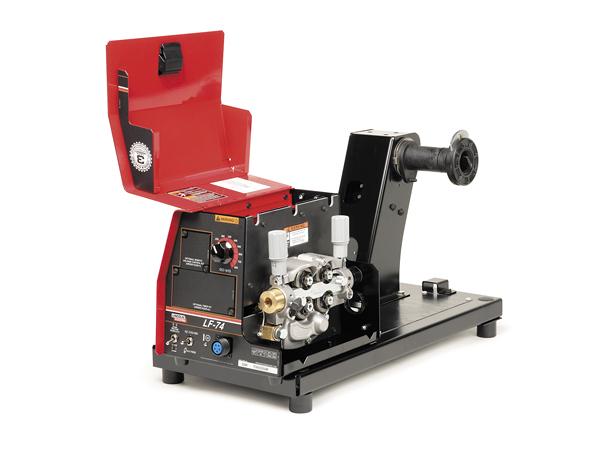

Механизм подачи сварочной проволоки LF-74

Подающий механизм LF-74 предназначен для полуавтоматической сварки сплошной и порош-ковой проволокой. Мощный 4-роликовый привод MaxTrac™, прочный корпус и надежный стенд для проволоки отличаются простотой установки, работы и обслуживания. Блок протяжки проволоки приводится в движение мощным редукторным двигателем. Машина оснащена легко открывающейся дверцей, подвешенной на сверхнадежных шарнирных опорах, которая открывает доступ к узлам и деталям привода и сварочной горелки.

Использование технологии MaxTrac™ обеспечивает отличную подачу сварочной проволоки благодаря применению следующих наработок:

  • Усовершенствованная конструкция приводных роликов (патент) создает великолепное тяговое усилие.
  • Прочная рама из алюминиевого сплава, обработанная на станке с особо высокой точностью, обеспечивает оптимальное усилие прижима приводных роликов.
  • Приводные втулки со стальными сердечниками оснащены шарикоподшипниками, по три шарикоподшипника в каждой.
  • Втулки посажены на большие оси, подвергнутые термической обработке с последующей шлифовкой для придания максимальной жесткости и очень точного центрирования приводных роликов.
  • Прижимные рычаги с двойными пружинами, на которые подана заявка о выдаче патента, обладают высокой чувствительностью к регулировке, что позволяет выполнять протяжку мягкой электродной проволоки, не разрушая ее, и создавать достаточно большое усилие для подачи жесткой или сплошной проволоки.
    Возможность изменения конфигурации и простота обслуживания приводов MaxTrac™ повышают эффективность их применения.
  • Запатентованная конструкция изолированных направляющих электродной проволоки служит надежной опорой и практически сводит к нулю вероятность сминания проволоки.
  • Замена приводных роликов и направляющих производится без применения инструментов.
  • Сменные адаптеры горелок позволяют устанавливать горелки разных изготовителей.
  • Электродная проволока подается в горелку через медную втулку, соединения типа "медь на медь" уменьшают колебания напряжения, обеспечивая всегда стабильную дугу.

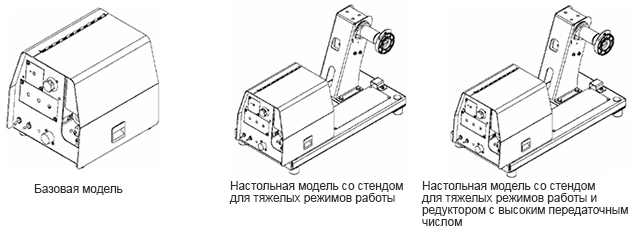

Механизм подачи LF-74 выпускается в трех модификациях, удовлетворяющих основным требованиям покупателей:

  • Базовая модель, приспособленная к полуавтоматической сварке сплошной проволокой в объемных упаковках, а также к установке на консоль.
  • Настольная модель со сверхнадежным стендом для тяжелых режимов работы, предназначенная для полуавтоматической сварки сплошной и порошковой проволокой в катушках.
  • Модель с большим моментом вращения двигателя и большим передаточным числом редуктора позволяет варить сплошной и порошковой проволокой большого диаметра.

Все модели оснащены мощным мотор-редуктором со встроенным тахометром.

Техническое описание

LF-74 отвечает требованиям, предъявляемым к экономически выгодным механизмам подачи проволоки с высокоэффективным приводом протяжки. Среди наиболее важных особенностей данной модели следует упомянуть ручку регулировки скорости протяжки проволоки с градуированной шкалой, переключатель "Cold feed/Gas purge" (Холостая подача/Продувка газом), возможность блокировки кнопки горелки и контроль оборотов двигателя тахометром.

Рекомендуемые режимы сварки

    • GMAW (Полуавтоматическая сварка сплошной проволокой)
    • FCAW (Полуавтоматическая сварка порошковой проволокой)

K2426-4 LF-74 Base Model - без платформы для крепления катушки.
K2426-5 LF-74 Bench Model, Heavy Duty - стандартная модель с увеличенным крутящим моментом.

Особенности и преимущества

    • Запатентованная система подачи проволоки MAXTRAC® в корпусе из алюминиевого литья разработана для тяжелых режимов работы и обеспечивает надежную подачу проволоки и долговечность.
    • Латунные соединения, используемые для повышения электропроводимости, улучшают характеристики горения дуги.
    • Установка приводных роликов и направляющих для проволоки производится без применения инструмента. Четыре приводных ролика легко вставляются и вынимаются.
    • Откалиброванная шкала регулятора скорости подачи позволяет задать точные параметры.
    • Механизм подачи данной серии обеспечивает хорошее зажигание дуги и стабильную подачу проволоки как при сварке низкоуглеродистых, так и нержавеющих сталей, алюминия и при сварке порошковой проволокой.
    • Разъем кабеля управления типа Spin-nut позволяет легко подсоединить кабель управления простым поворотом шарнирного соединения.
    • Может использоваться для полуавтоматической сварки под флюсом сплошной проволокой диаметром до 1,6 мм.
    • Соответствует требованиям стандартов IEC974-1, СЕ и ГОСТ-Р.
    • Гарантия 3 года на качество сборки и комплектующие.
ХарактеристикаЗначение
Наименование LF-74
Напряжение питания 24-42 В
50/60 Гц
9 A
Диапазон диаметров сплошной проволоки, мм 0,6 -1,6
Диапазон диаметров порошковой проволоки, мм 0,8-2,0
Диапазон скорости подачи проволоки (м/мин) 2,5-20,3
Габаритные размеры, ВxШxД, мм 282x259x328
389x330x704
Вес, кг 20
32
Артикул производителя K2426-4
K2426-5
