Система резки труб и профилей ECKERT ESR

В 2004 году фирма ECKERT вторая в Европе внедрила систему ESR. Система ESR значительно расширяет возможности обычных разрезных машин термической резки, позволяя производить фигурную резку труб и профилей, что значительно снижает инвестиционные расходы, расходы на обслуживание и оптимизирует использование производственных площадей. Для резки труб может быть использована плазменная или газовая резка. Эта система разработана для труб с максимальным диаметром до 900 мм и максимальной длиной до 12 м.

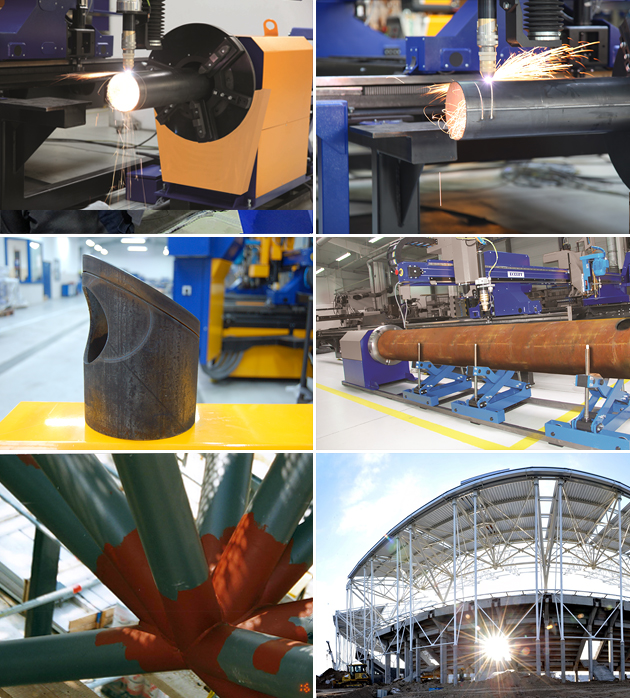

Такие операции, как вырезка отверстий или резка труб под разными углами, теперь не проблема.

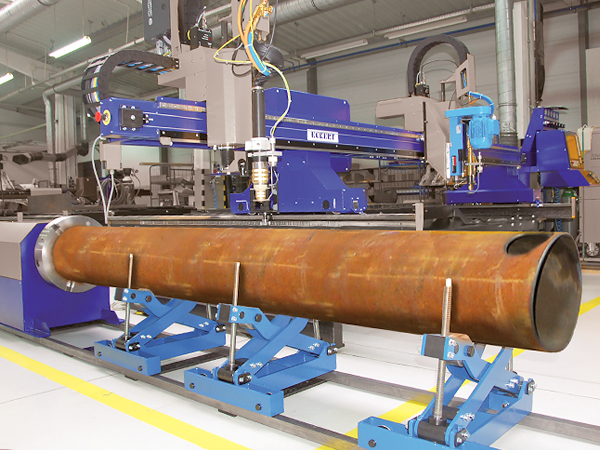

Реализация применения универсальной системы резки труб и профилей ESR осуществляется посредством удлинения ширины портала во внешнюю сторону. Сварочный вращатель обеспечивает вращение трубы, а зажимные кулачки и промежуточные опоры позволяют удерживать трубу в горизонтальном положении. Перемещение суппортов и вращателя синхронизировано и управляется ЧПУ.
Кроме самой системы ESR мы предлагаем также программное обеспечение для создания программ резки. Программа имеет библиотеку, что ускоряет написание программы раскроя.
В тех случаях, когда необходимо выполнять только резку труб, компания Eckert разработалf новое решение под названием "Koral", которое мы предлагаем, как независимую систему.
3D голова, установленная на портале в качестве опции, позволяет за один проход выполнить рез любой сложности со снятием фаски. При этом 3D голова плавно изменяет угол наклона и выполняет повороты горелки во время резки автоматически.

Видео: Система резки труб и профилей ESR
