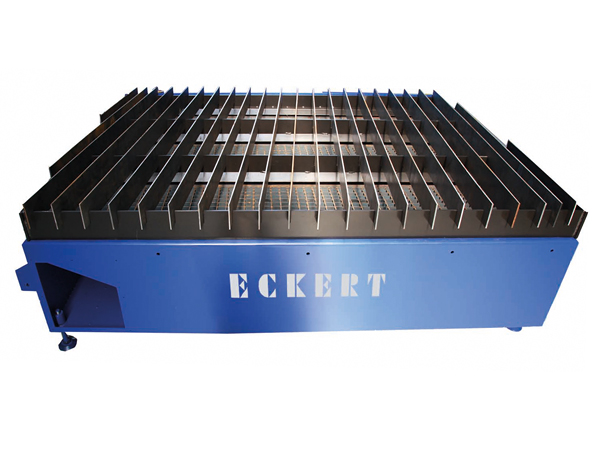

Сегментный стол для термической резки ECKERT

Стол предназначен для укладки разрезаемого листа металла, для удаления пыли, искр и дыма. Для сохранения минимальной мощности всасывания, стол для термической резки разделен на отдельные секции с независимым отсасыванием. Конструктивно, стол для резки обеспечивает удобный и простой уход за ним. Стол укомплектован съемными подкладываемыми профилями, легко вынимаемыми решетками и ваннами для отвода стружки и крупного пылевого загрязнения.

Вытяжной стол состоит из отдельных модулей, которые взаимно соединены друг с другом. В результате этого возможна реализации любого требуемого размера стола. Благодаря стандартизации, модули можно очень легко и быстро соединить друг с другом.
Отдельные модули стола разделены на секции. Благодаря этому реализована функция локального отсасывание пылевых частиц и газов, из секции над которой осуществляется резка. Конструкция стола с делением на секции, требует более низкой мощности всасывания фильтровентиляционного устройства, при этом сохраняя оптимальную эффективность.
Управление клапанами отдельных секций, происходит пневмомеханическим способом, с помощью прижимной линейки закреплённой на портале и пневмо переключателей, установленных на путевой балке.
Конструкция столов для плазменной резки позволяет осуществлять разрезание материала толщиной до 350 мм, при этом, поскольку стол механически не связан с портальной машиной, воспринимаемая им нагрузка не передаётся на саму машину.

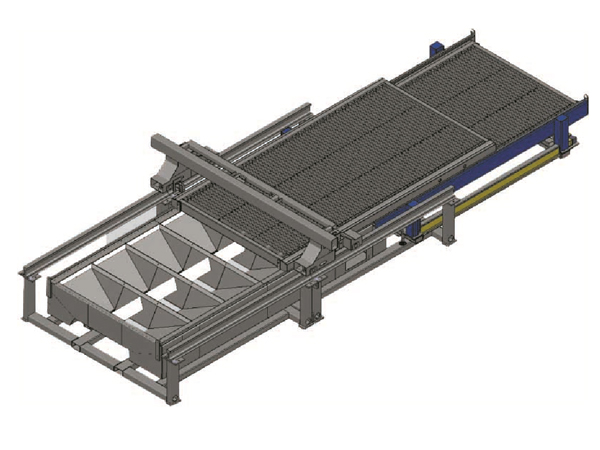

Сменный паллетный стол

Разработанный и внедренный фирмой Eckert сменный паллетный стол увеличивает производительность процесса резки. В то время, когда на первой паллете находится обрабатываемый материал, на другой паллете происходит разгрузка уже разрезанного листа и погрузка нового, что делает процесс резки почти непрерывным. Сменный стол находит применение в лазерных и плазменных разрезных станках, с возможностью ограждения плотным кожухом, что увеличивает безопасность обслуживающего персонала.
